Lab 3Dnatives: Test de la impresora 3D Winbo SH105

Publicado el February 24, 2018 por Lucía C.
Winbo SH105

Esta semana hemos decidido probar una pequeña impresora 3D de origen chino que está teniendo gran éxito entre los makers por su precio tan atractivo. Hablamos de la Winbo SH105, del fabricante con el mismo nombre, que ofrece actualmente 19 máquinas FDM en su catálogo, con precios que oscilan entre $ 199 y $ 299.

En el caso de la SH105, es un modelo básico de Winbo, ofrecido a un precio de 215 € TTC en España. También existe en versión 3 en 1 (impresora, grabado láser, corte por láser) y actualmente existe en 8 colores (rojo, naranja, plateado, verde, azul, marrón, negro, beige y marrón).

Winbo SH105

1. Desembalaje

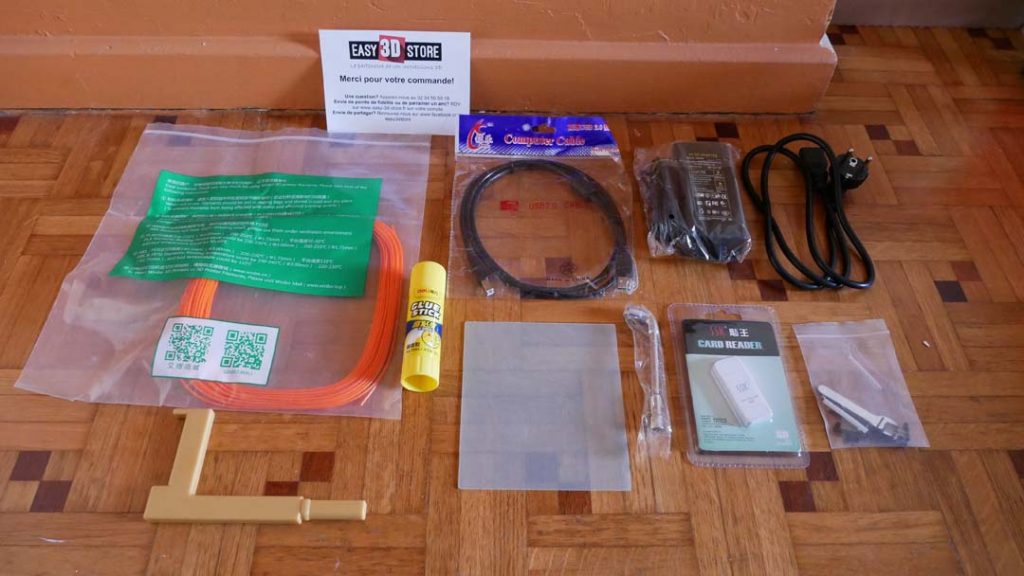

La impresora está relativamente bien protegida por dos bloques de espuma que envuelven por completo la máquina. Toda la información instalación, el software de la impresora, Cura, y los objetos de prueba se encuentran en la tarjeta SD suministrada. Finalmente, el kit de accesorios suministrado con la máquina incluye un alimentador, una muestra de filamento de PLA, un tubo de pegamento, algunas herramientas como una llave Allen, un cable USB, una tarjeta SD, un lector de tarjetas y la fuente de alimentación.

Winbo SH105

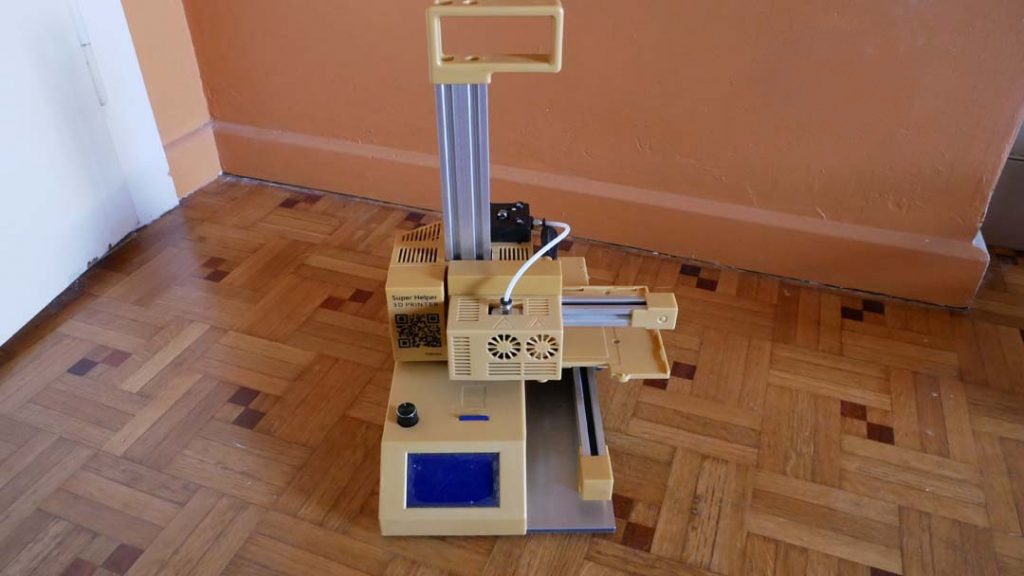

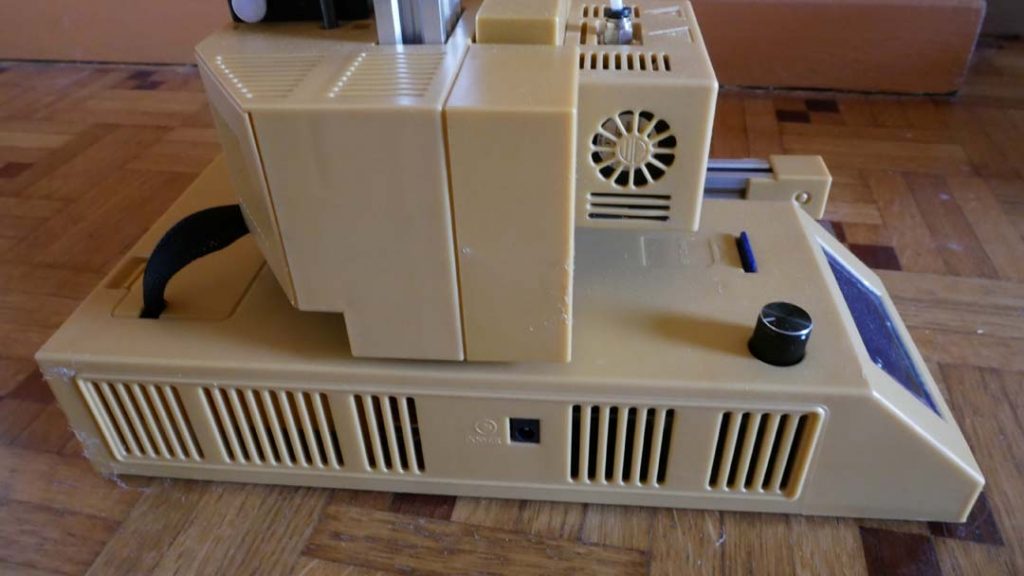

Primero nos detendremos en la apariencia de la máquina que nos recuerda fuertemente a estas viejas máquinas vintage con su estructura de plástico, especialmente por su color bronce/beige. Sin embargo, el chasis está reforzado por la presencia de perfiles de aluminio y oculta todo el motor y la electrónica, al tiempo que incluye una pantalla de control con una rueda. Otros elementos notables, es que incluye una ranura para la tarjeta SD y conectores para la fuente de alimentación.

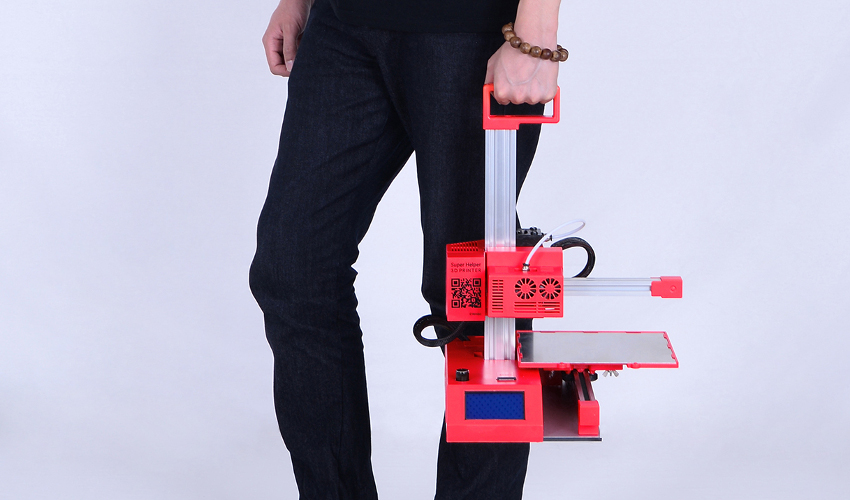

Con un tamaño total de 50 x 26 x 35 cm, la Winbo SH105 es muy ligera en general porque con sus 3,6 kg, es probablemente una de las máquinas menos pesadas del mercado. El asa de transporte la convierte en una máquina nómada lista para seguirte en la oficina o en casa.

Winbo SH105

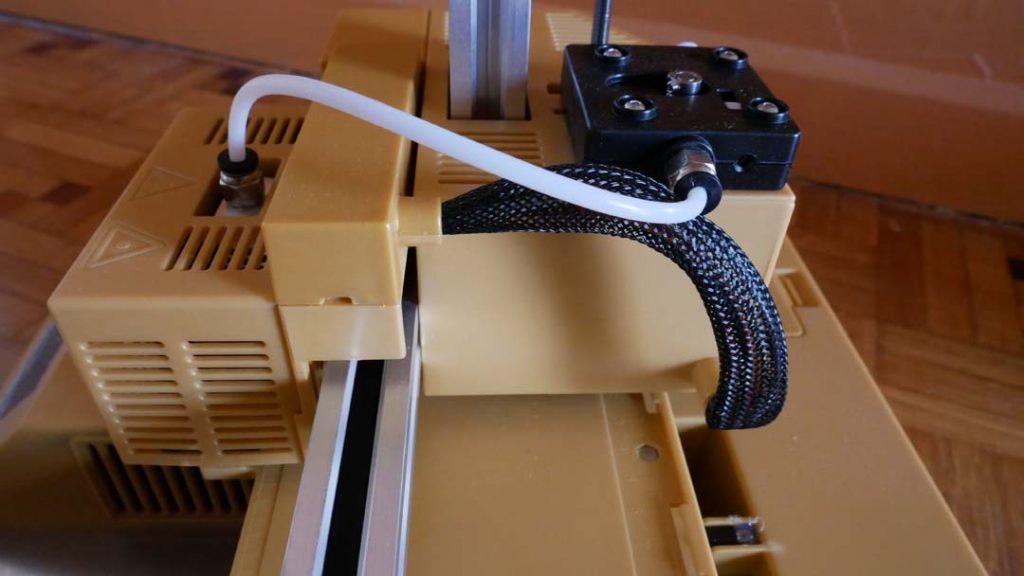

Extrusor y soportes de aluminio

Winbo SH105

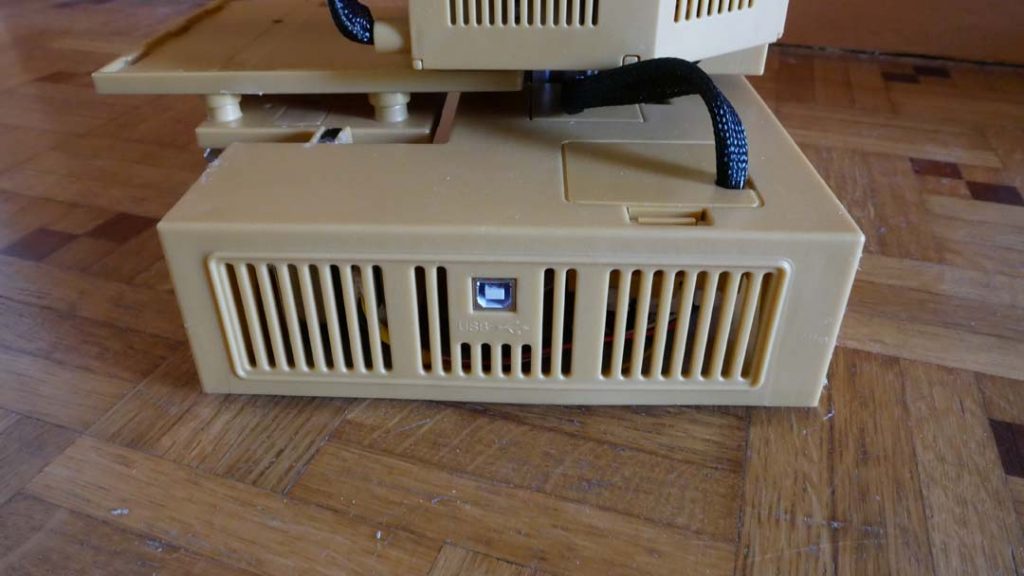

Conectividad USB

Winbo SH105

Conectividad a la alimentación

Winbo SH105

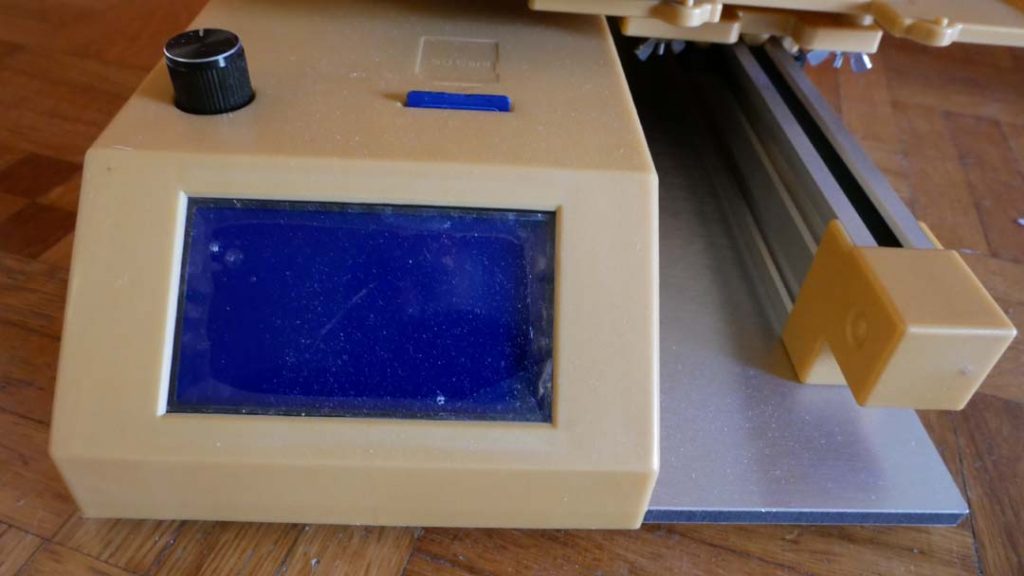

Pantalla y control de la impresora 3D

En el aspecto técnico, nos encontramos frente a una máquina con una placa de impresión no calefactada con un área de impresión de 10,5 x 10,5 x 15,5 cm (XYZ). La bandeja de impresión, por supuesto, limita el uso de PLA y todos sus derivados. En el lado de la boquilla, estamos frente a una boquilla tradicional de 0,4 mm (intercambiable) montada en una extrusora remota (bowden) y alimentada por un soporte de bobina que se conecta a la parte superior de la impresora. La fuente de alimentación es una PC portátil y proporciona los 45 vatios necesarios para que la impresora funcione correctamente.

2. Software

Al hablar del software encontramos el infatigable Cura (versión 15.04 ahora). También encontrarás en la tarjeta SD las pocas instrucciones necesarias para configurar la impresora y un archivo de configuración (archivo .ini) disponible bajo pedido. Ten en cuenta que la impresora funciona principalmente a través de la tarjeta SD y el cable USB solo se utiliza para transferir tu GCODE en esta tarjeta, lo que finalmente hace que la máquina sea completamente autónoma. Un buen punto para una máquina de este precio.

3. Instalación y primeras impresiones de la Winbo SH105

Para el manejo de la máquina comenzamos con la idea de cronometrar el tiempo transcurrido entre el lanzamiento del paquete y el lanzamiento de nuestra primera impresión, y el resultado cumple nuestras expectativas: 1 minuto y 20 segundos para iniciar la máquina y comenzar impresión de un objeto presente en la tarjeta SD. Esta vez incluye desempacar y salir de la impresora de la caja de cartón, conectar la fuente de alimentación, calentar la boquilla y manejar primero el monitor.

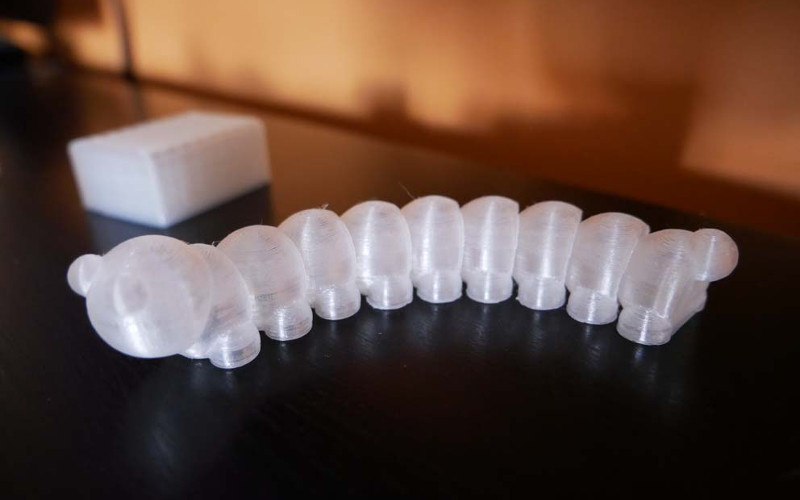

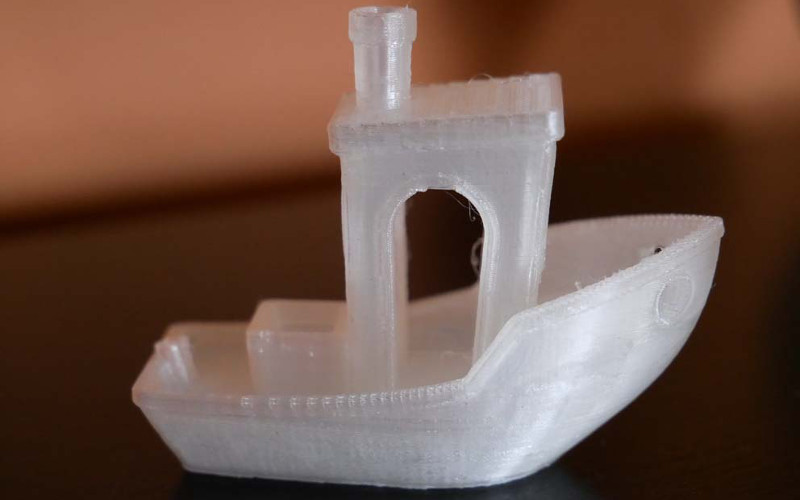

No calibramos nada y estábamos seguros de que se iba a perder la impresión de una forma u otra. Nos equivocamos porque encadenamos las impresiones una tras otra (siempre desde el presente de GCODE en el mapa). Al final, no fue perdida total. ¿Y el nivel de calidad? Te dejamos juzgar por ti mismo a continuación.

Winbo SH105

Winbo SH105

Winbo SH105

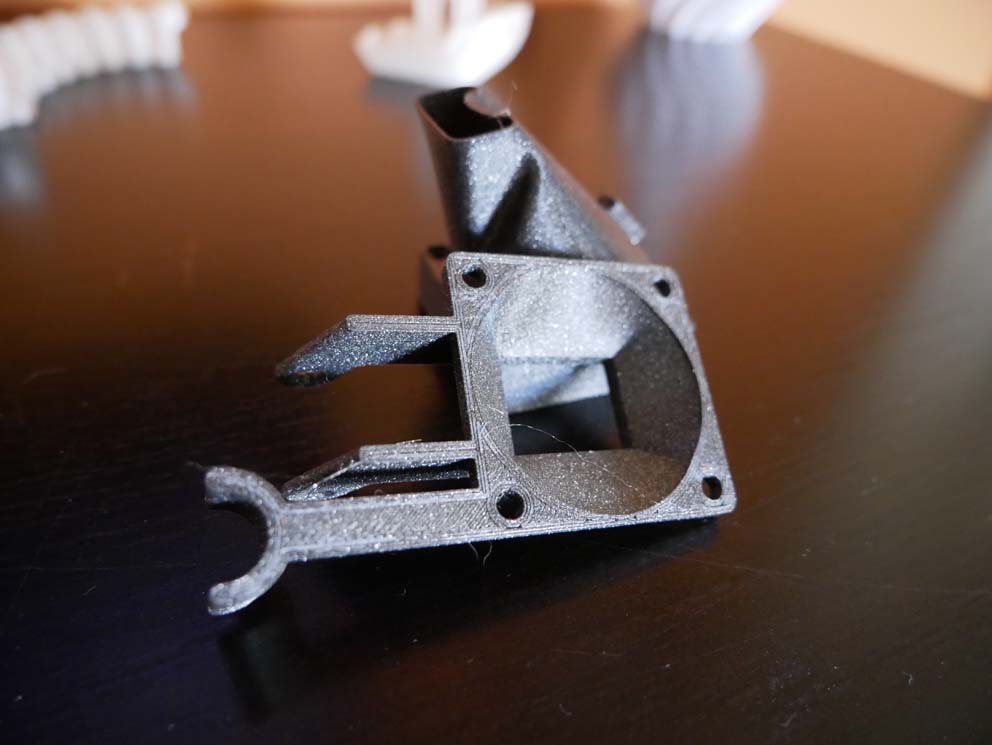

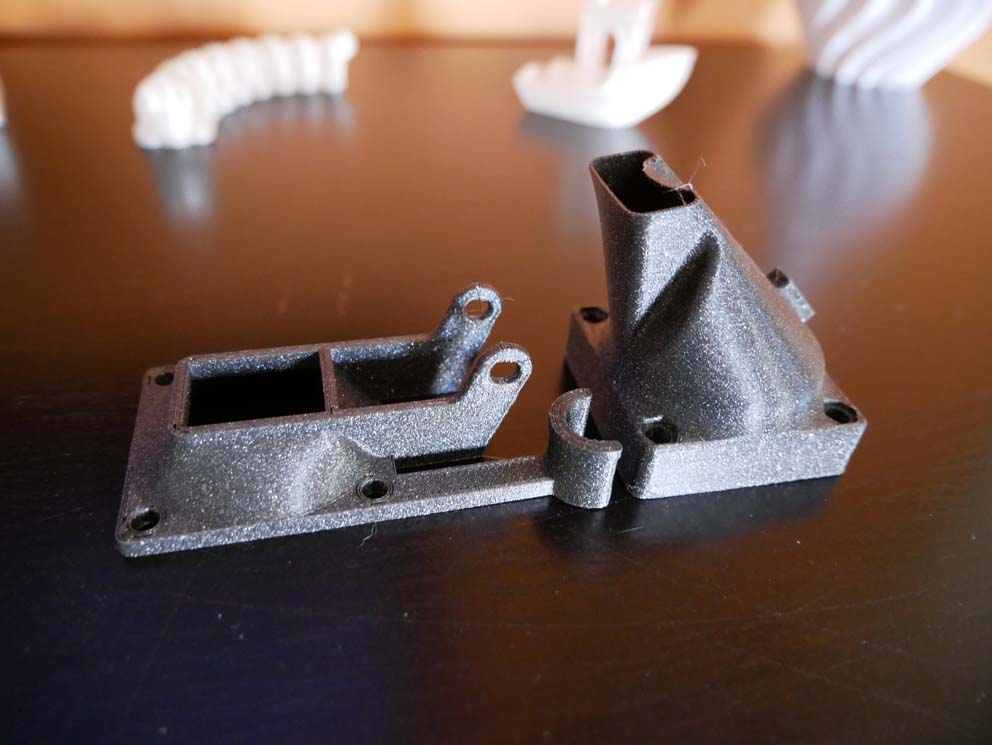

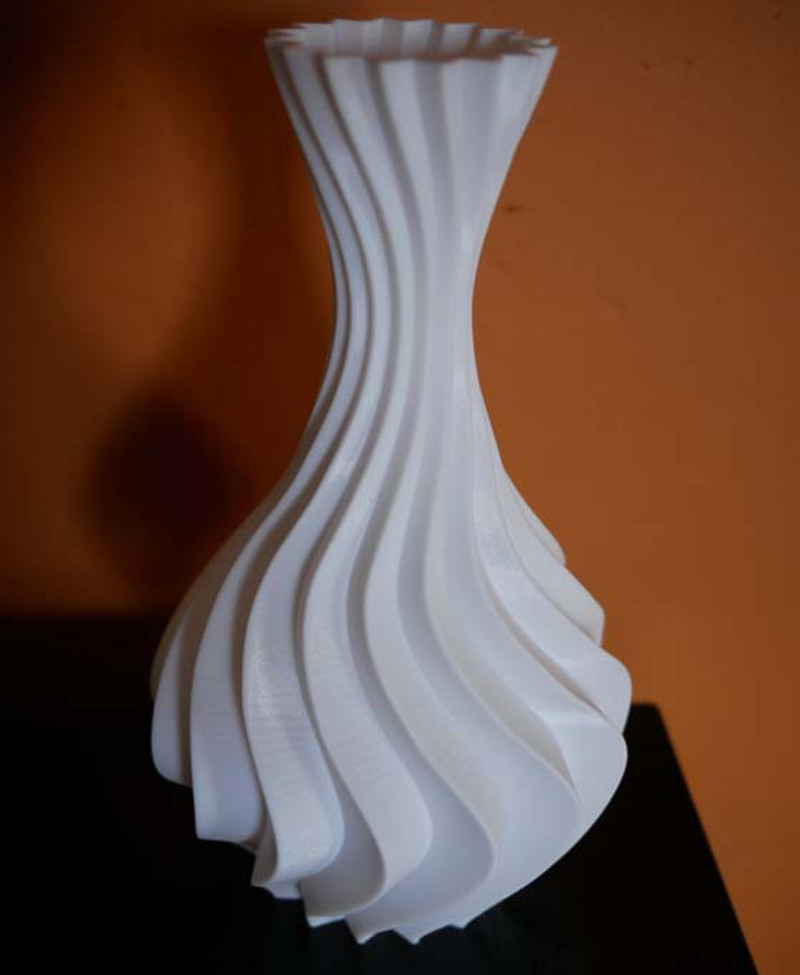

Después de estas primeras pruebas muy concluyentes, naturalmente queríamos pasar al siguiente nivel instalando Cura. Luego nos fuimos con la impresión de algunas piezas en 100 micras descargadas en Internet. Una vez más, no fue necesaria ninguna calibración específica y el resultado general es bastante impresionante pensando en una máquina de este precio. La placa de impresión flexible de la Winbo SH105 cumple su función perfectamente (ligeramente cubierta con un tubo de pegamento), sin “deformaciones” en el horizonte, realmente nada que decir…

Winbo SH105

Esto, por supuesto, no significa que la impresora sea perfecta porque, como se dijo anteriormente, la placa de impresión sigue siendo relativamente pequeña para una impresora FDM, lo que en sí mismo no es un problema, pero puede ser frustrante a futuro. Si tuviera que señalar algo, sería el sistema de alimentación de la impresora. Al desempaquetarlo, conectamos la fuente de alimentación y nos ha dado un ligero pinchazo eléctrico,un gran susto. Solución: la adición de un botón de ENCENDIDO / APAGADO. ¿La moraleja de esta historia? Nunca conecte sus impresoras a la red eléctrica sin comprobar que tenga un botón en apagado.

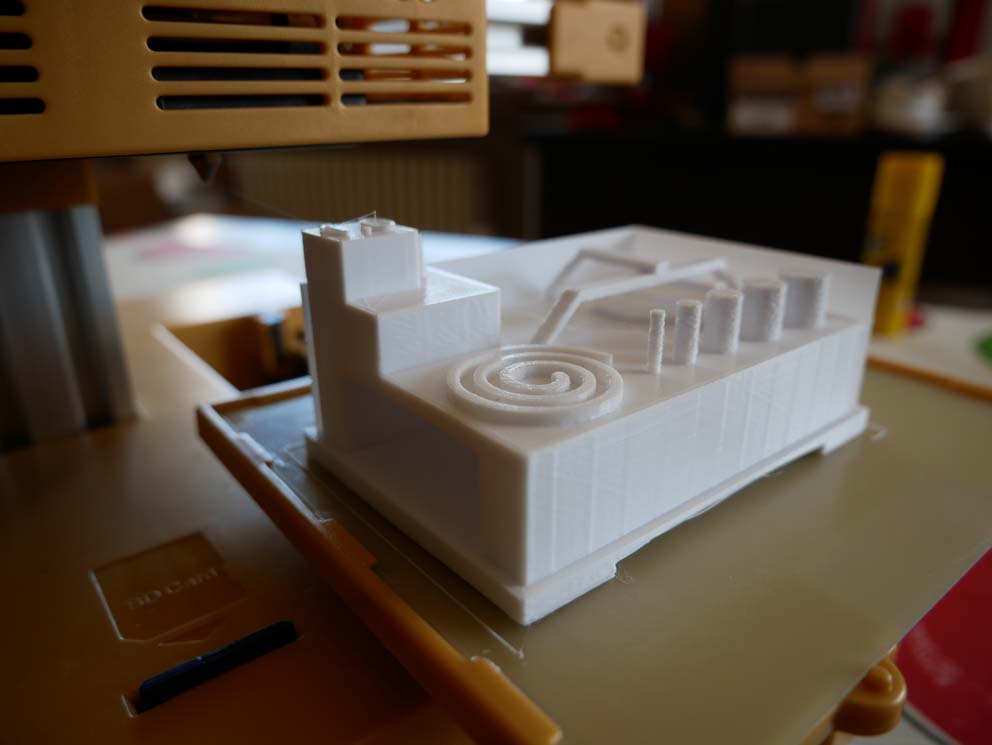

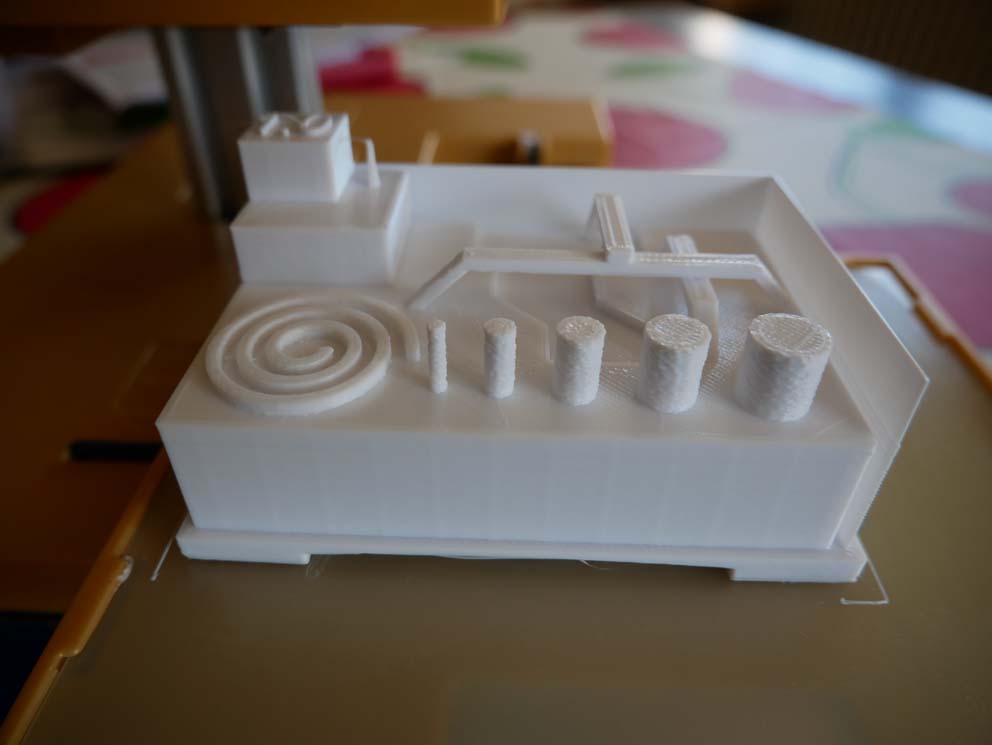

Último paso obligatorio, la impresión de un objeto de tortura. A la vista de las impresiones anteriores, el lanzamiento de tal pieza fue solo una formalidad en la Winbo SH105, pero como se puede ver en las fotos a continuación, algunas configuraciones (incluida la extrusión de la temperatura) fueron necesarias para aumentar aún más la calidad de las impresiones.

Winbo SH105

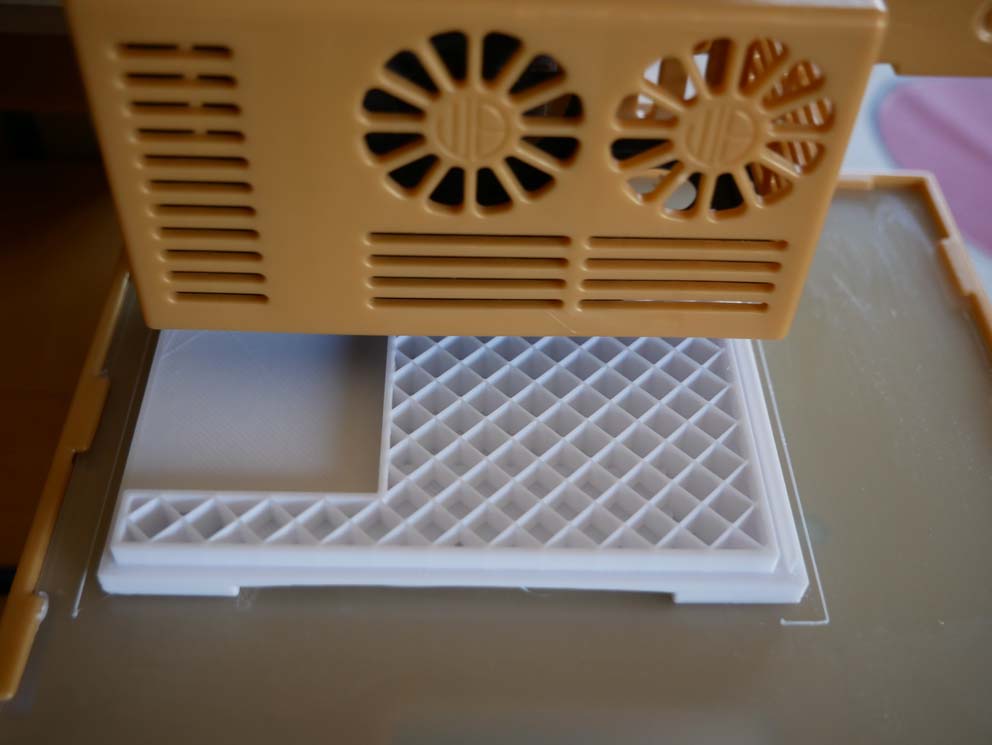

Relleno de un 20%

Winbo SH105

Casi 7 horas después

Winbo SH105

Ningún punto negativo a remarcar

Encuentra más todos las guías sobre las tecnologías de impresión 3D en nuestra web.

¿Te gusta el mundo de la impresión 3D y quieres saber más? Síguenos en FacebookTwitter y RSS.

Conclusión

  • Contenido de la impresora 8.5/10
  • Software 7/10
  • Calidad de impresión 8.5/10
  • Relación calidad/precio 9/10
8.3 / 10

Puntos positivos:
– Precio
– Facilidad de utilización
– Calidad de impresión
– Bandeja de impresión flexible

Puntos Negativos:
– Alimentación eléctrica
– Bandeja de impresión restringida

Digamos la verdad, comprar impresoras 3D hechas en China a menudo nos asusta un poco, hay muchas preguntas que se nos ocurren. A menudo es el precio lo que determina este riesgo potencial que se toma con la clave para más o menos buenas sorpresas. En el caso del WINBO SH105 que se muestra en 215 € ensamblada y listo para usar, ¡sin duda es una buena sorpresa! La calidad de impresión y la facilidad de manejo son sus dos cualidades principales.

Así que, por supuesto, el diseño no es excepcional con su chasis de plástico, la placa de impresión es limitada pero cumple nuestras expectativas, rara vez tenemos en las manos un máquina que requiere tan poca atención, configuración y dinero de tu billetera. Una muy buena opción para los usuarios que desean descubrir la impresión en 3D sin perder dinero y sin tomar la iniciativa o aquellos que desean una máquina fácil de transportar.
