Los mejores softwares CAD para todos los niveles

Publicado el mayo 26, 2022 por Lucía C.
Softwares CAD

La clave para tener éxito en una pieza impresa en 3D es el software de modelado que hayamos elegido. Hace algunos meses te presentamos los mejores softwares 3D para principiantes, pero … ¿qué necesitas realmente para tu proyecto?. Al Hablar de softwares 3D encontramos dos categorías: por un lado están los programas o softwares CAD y por otro los softwares de modelado 3D. El primero de ellos, es más utilizado para el desarrollo de piezas mecánicas, más ligadas a las industria, que puede incluso integrar mecanismos complejos. En cuanto a los softwares de modelado 3D son más libres a la hora de crear modelos artísticos.

¿Por qué utilizar los softwares CAD?

El acrónimo en inglés significa diseño asistido por computadora, y sugiere que facilita la generación, modificación y optimización de un diseño para una habitación o serie de piezas más o menos complejas. Un software CAD puede ser muy específico, ya sea para diseño industrial, mecánico, de arquitectura o ingeniería aeronáutica. Hoy nos centraremos en los softwares CAD que se utilizan para modelar futuras piezas impresas en 3D. Dadas las muchas características que puede tener el software, las hemos separado por nivel de experiencia: principiante, intermedio, profesional.

Softwares CAD gratuitos para principiantes

BlocksCAD

BlocksCAD se creó específicamente con fines educativos, sobre todo para su uso en el aula. Se desarrolló con el fin de que sus usuarios pudieran utilizar posteriormente con facilidad OpenSCAD, un software de CAD más profesional. De hecho, los comandos para el desarrollo de los objetos y sus transformaciones están representados por bloques de colores, que recuerdan a los de LEGO para hacerlo más amigable a los niños. El código de BlocksCAD es totalmente compatible con el de OpenSCAD, por lo que puedes dar un último retoque a tus modelos allí. Los formatos de exportación pueden ser OpenSCAD o STL. Para que cualquiera pueda aprender a usar el software, BlocksCAD tiene un canal de Youtube con diferentes tutoriales sobre modelado 3D.

Nivel: Principiante
Precio: Gratuito

FreeCAD

FreeCAD es una herramienta de modelado 3D paramétrica, totalmente gratuita y de código abierto que te permite diseñar objetos reales de todos los tamaños. El lado paramétrico facilita la edición. Podrás ver el historial de tu modelo y cambiar su configuración para obtener cosas diferentes. Este software no está diseñado para uso profesional, pero es una buena herramienta de capacitación. Las opciones sugeridas son bastante básicas y serán un buen punto de partida para cualquier principiante.

Softwares CAD

Nivel: Principiante
Precio: Gratuito

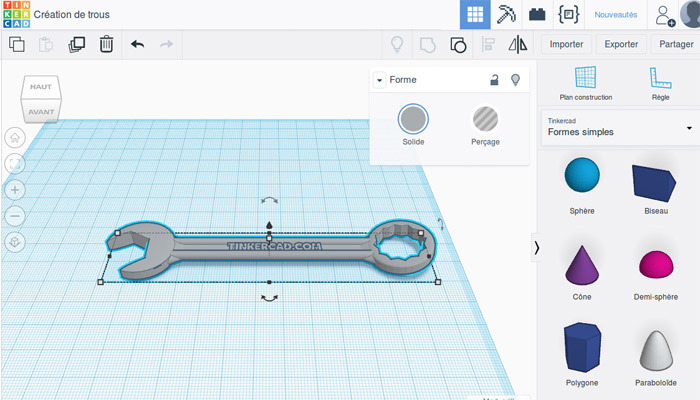

TinkerCAD

Tinkercad es la aplicación de diseño 3D online 100% gratuita de Autodesk para principiantes. Disponible actualmente en 16 idiomas, el programa se basa en la construcción de bloques, lo que permite desarrollar modelos a partir de un conjunto de formas básicas: cilindros, triángulos, círculos, conos, etc. Puedes mover, rotar y visualizar cualquier forma. Tinkercad también ofrece funciones adicionales, como añadir circuitos electrónicos o escribir programas. Los modelos 3D pueden guardarse en formato STL, OBJ o SVG. Es un programa bastante simplista y, por tanto, tendrá limitaciones para algunos diseños. Sin embargo, es ideal para cualquier persona que no tenga experiencia en el modelado 3D.

Softwares CAD

Nivel: Principiante
Precio: Gratuito

Softwares CAD de nivel intermedio

CREO

Creo es una solución de CAD en 3D que se centra en la innovación rápida de productos y promete fabricar mejores productos más rápidamente. El software CAD se considera fácil de aprender y guía al usuario desde el diseño inicial hasta la fabricación del producto final y más allá. Con el uso de Creo, se pueden utilizar funcionalidades potentes y probadas en combinación con nuevas tecnologías como el diseño generativo, la realidad aumentada y, por supuesto, la fabricación aditiva. De este modo, el usuario puede beneficiarse no sólo de iteraciones más rápidas, sino también de una reducción de costes y una mejora de la calidad del producto. Por lo tanto, Creo es un software CAD óptimo que promete aumentar las ventajas competitivas y la cuota de mercado.

Nivel: Intermedio
Precio: $ 2,310 por una licencia estándar

Fusión 360

Desarrollado por Autodesk, el programa Fusion 360 consiste en una plataforma de software basada en la nube. Se utiliza principalmente para el diseño de producto y modelado 3D, CAD, CAM y PCB. La posibilidad de trabajar en línea permite reunir a los equipos de diseño y colaborar en proyectos complejos a la vez. Además de guardar todo el historial del proceso, ofrece diferentes opciones de diseño, incluyendo el modelado de formas libres, sólidos y estructuras de celosía. También garantiza la viabilidad de la fabricación con herramientas de simulación y diseño generativo. Si quieres guardar tu diseño para poder imprimirlo en 3D, con Fusion 360 podrás exportarlo en formatos como STL o OBJ. Para trabajar con Fusion 360, debes saber que se requiere una suscripción mensual de pago. Se trata de uno de los principales softwares CAD elegidos por los usuarios, debido a su versatilidad y funcionalidad. Puedes conocer las nuevas características incluidas en 2022 de este programa, en el vídeo a continuación:

Intermedio
Precio: $ 60/mes o $ 495/año

Softwares CAD profesionales

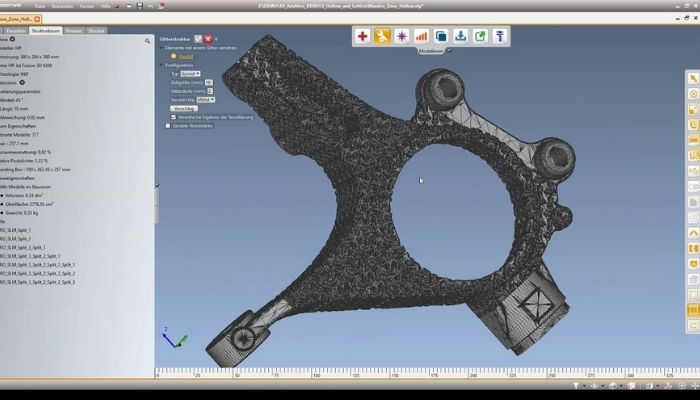

Software 4D_Additive

Desarrollado por la empresa franco-alemana CoreTechnologie, el software 4D_Additive ofrece a sus usuarios la posibilidad de reparar todo tipo de modelos y propone una modelización en geometría exacta. Con numerosas funciones para la preparación optimizada de los modelos CAD, 4D_Additive ofrece, por ejemplo, funciones de análisis que pueden determinar la mejor orientación de la pieza y llenar la plancha de impresión de forma ideal. Con la capacidad de exportar modelos en formatos .3mf, .amf, .obj y .stl, el software de CoreTechnology también proporciona acceso a más de 5.000 texturas de superficie y a una amplia variedad de estructuras de soporte que pueden crearse manual o automáticamente. Actualizado regularmente, 4D_Additive evoluciona año tras año.

Softwares CAD

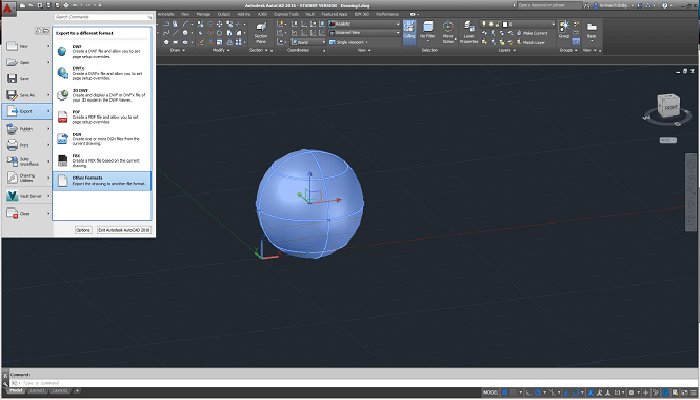

AutoCAD

El software AutoCAD de Autodesk fue uno de los primeros programas CAD que se lanzaron en 1982. Aunque AutoCAD es muy popular y se utiliza ampliamente, no es el más fácil de usar para el modelado 3D. De hecho, la curva de aprendizaje para dominar macros y scripts es bastante difícil. El software está dirigido a profesionales con experiencia en la programación de modelos algorítmicos. Los modelos 3D se pueden convertir fácilmente en archivos STL para la impresión 3D. Desde 2010, AutoCAD también está disponible en una aplicación móvil y web llamada AutoCAD 360.

Softwares CAD

Nivel: Profesional
Precio: $185/mes o $1,470/año

* Existe una versión gratuita para colegios y universidades

CATIA

CATIA es la solución líder en el mundo para el diseño y la experiencia de productos, utilizada por empresas líderes en todos los sectores para desarrollar los productos que vemos y utilizamos cada día. La solución CATIA CAD permite a los arquitectos de sistemas, ingenieros, diseñadores y profesionales de la construcción crear diseños en la nube que eliminan las limitaciones que les imponen los métodos tradicionales de entrega de proyectos. Esta solución 3D EXPERIENCE incluye una amplia gama de herramientas de modelado 3D que cubren todas las fases de diseño y construcción. Esto prepara el camino para la continuidad digital total basada en la plataforma 3D EXPERIENCE basada en la nube.

Nivel: Profesional
Precio: Más de 10,000 €

Inventor de Autodesk

El software CAD Inventor, proporcionado por Autodesk, es principalmente un software especialmente potente para el diseño mecánico y está orientado en consecuencia como herramienta profesional para el diseño en 3D, la documentación y la simulación de productos. Inventor es un software de CAD que utiliza una combinación de funciones de diseño paramétricas, directas, de forma libre y basadas en reglas, y proporciona al usuario herramientas integradas para el diseño de chapas, bastidores, tubos y energía. Inventor le permite crear diseños eficientes gracias a conjuntos de herramientas específicos del sector, así como hacer uso de la automatización del diseño gracias a iLogic. Este software de CAD también permite la conexión de los diseños con los datos entrantes de los clientes, así como el intercambio de ideas en un servicio seguro basado en la nube.

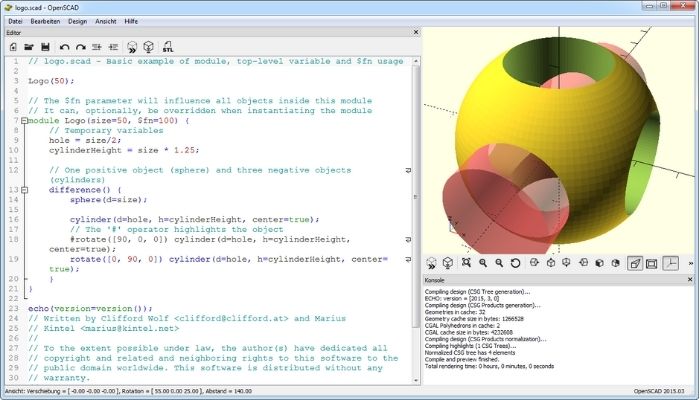

OpenSCAD

El software OpenSCAD es un software para crear modelos CAD 3D sólidos. Este software es totalmente gratuito y de código abierto, y está disponible para GNU/Linux , Microsoft Windows y Mac OS. A diferencia de la mayoría de los programas gratuitos para crear modelos 3D (como el conocido Blender), OpenSCAD no se centra en los aspectos artísticos del modelado 3D, sino que se centra en aspectos CAD. Por lo tanto, es una buena opción si lo que deseas es crear modelos 3D de piezas de máquinas, pero probablemente no sea el software idóneo si estás interesado cuando en crear películas animadas por ordenador. OpenSCAD está completamente basado en el lenguaje de descripción por lo que el programa no es sencillo para todos los usuarios y recomendamos su uso a profesionales.

Softwares CAD

Nivel: Profesional
Precio: Gratuito

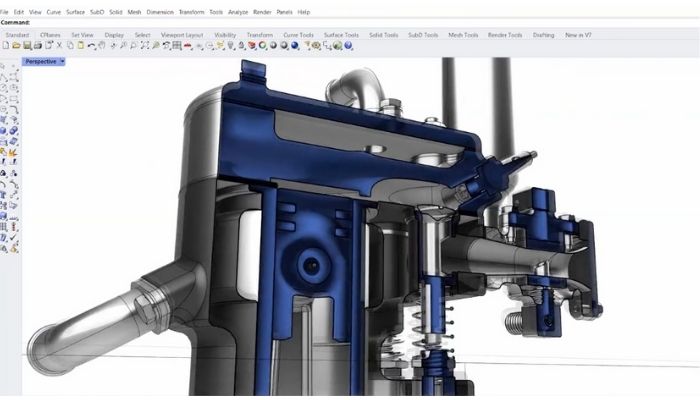

Rhino 7

Rhino es conocido por ser un modelador 3D increíblemente versátil. El software comercial de gráficos por ordenador y CAD utiliza un modelo preciso y matemático conocido como NURB, que permite a los usuarios manipular puntos, curvas, mallas, superficies, sólidos y mucho más. Uno de los puntos fuertes de Rhino3D es su amplia gama de funciones de diseño. Desde la actualización a la versión 7, los usuarios también pueden crear formas orgánicas con las nuevas herramientas SubD. Estas herramientas funcionan muy bien con otra novedad de la versión 7 llamada Quadmesh, que permite a los usuarios hacer una malla cuádruple a partir de superficies existentes, sólidos otras mallas, y los nuevos Sub-D, un nuevo tipo de geometría, que puede crear formas con más precisión que antes. El software está disponible para su descarga en una variedad de paquetes en su sitio web a varios precios.

– Nivel profesional
– Incluye diferentes paquetes; Rhino 7 cuesta a partir de 995 dólares al mes para Windows y Mac

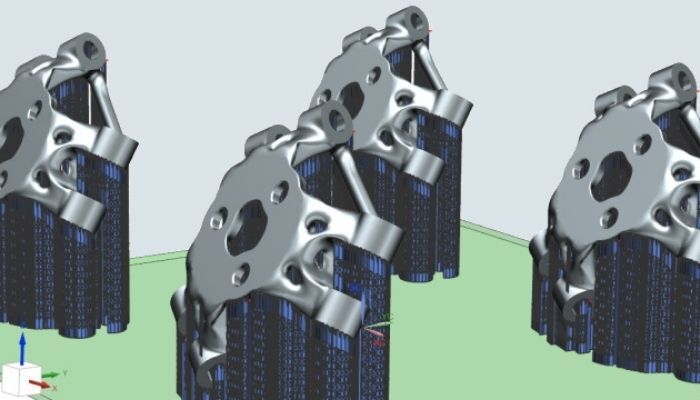

Siemens NX

Siemens no es sólo un conglomerado multinacional y una de las mayores empresas de fabricación industrial del mundo, sino que también es muy conocida en el campo de la fabricación aditiva. Por lo tanto, no es de extrañar que la empresa ofrezca su propio software de CAD integrado. En realidad, esta oferta profesional combina CAD, CAM y CAE en un solo software con diferentes características según el precio. La empresa señala que ha sido diseñado para dar soporte a todos los aspectos del desarrollo de productos, desde el diseño conceptual (con CAD) hasta la ingeniería y la fabricación, gracias a un conjunto de herramientas integradas que agilizan todo el proceso.

Softwares CAD

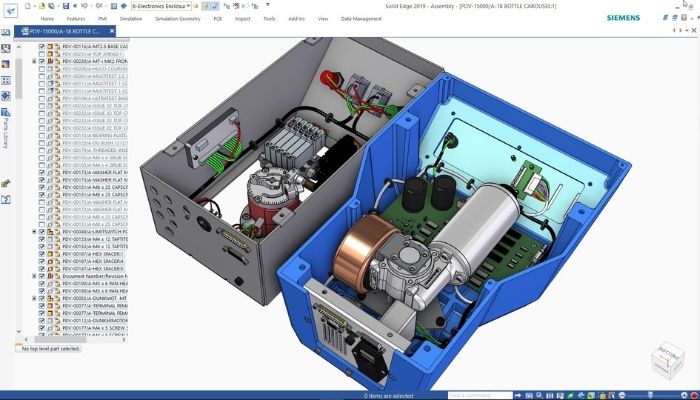

Solid Edge

Solid Edge es un software de CAD fácil de aprender y con funciones más sencillas, lo que lo hace adecuado tanto para principiantes como para profesionales. Lanzado originalmente en 1996 por Intergraph y posteriormente vendido y distribuido por Siemens, el software se ha perfeccionado a lo largo de los años, lo que lo convierte en una opción fiable para una gran variedad de usuarios de diferentes sectores. Solid Edge utiliza su propia tecnología sincrónica. Esta técnica de modelado mezcla el modelado paramétrico y el directo, elevando la simplicidad al tiempo que ofrece un control de alto nivel con la ayuda del modelado basado en el historial. Además, también es posible el modelado paramétrico y directo habitual. Otros aspectos destacados del software son su interfaz de usuario potenciada por la inteligencia artificial, su alta velocidad de procesamiento general y sus capacidades en la nube, que permiten el acceso al CAD desde cualquier dispositivo. Para la última versión 2022, los desarrolladores han añadido muchas mejoras adicionales, que apoyan los procesos modernos de desarrollo de productos, permitiendo un mayor uso de los recursos y nuevas formas de trabajo.

software CAD

– De principiante a profesional
– diferentes precios según la versión, a partir de 75$/Mes

Solidworks

Desarrollado por la empresa francesa Dassault Systèmes, este software es uno de los más conocidos del mercado. Utiliza diseño paramétrico, generando tres tipos de archivos: pieza, ensamblaje y dibujo. Solidworks incluye una amplia gama de características, como herramientas de validación de diseño o ingeniería inversa. Usado a menudo para piezas industriales, es práctico y muy detallado. A diferencia de muchos otros programas CAD que imitan curvas con estructuras planas ligeramente inclinadas, Solidworks utiliza un sistema NURBS, que ofrece curvaturas muy detalladas.

Softwares CAD

Nivel: Profesional
Precio: $3,995 la licencia

¿Qué piensas de nuestra selección de softwares CAD? Deja tus comentarios en nuestras redes sociales: Facebook, Twitter y RSS. Sigue toda la información sobre impresión 3D en nuestra Newsletter semanal.
