Lab 3Dnatives: Test del escáner EinScan-S de Shining 3D

Publicado el febrero 18, 2017 por Lucía C.

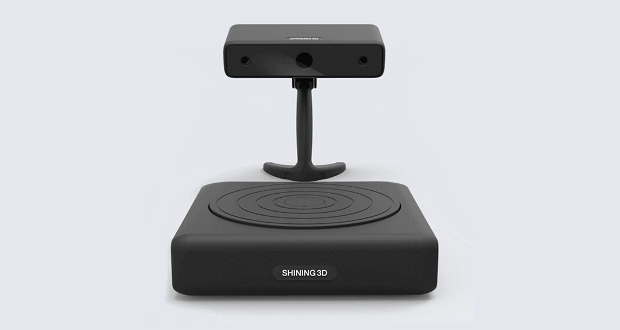

EinScan-S

Además de las pruebas que hemos hecho a algunas máquinas como la Form 2 o la DaVinci Junior, hoy nos hemos centrado en otro elemento de las tecnologías 3D, los escáneres, y concretamente el EinScan-S de la marca china Shining 3D. El cuál salto a la fama tras una campaña  en Kickstarter en 2015, recabando la asombrosa cifra de $ 123.000 para desarrollar su producto.

Shining 3D es un marca que ha destacado dentro de la industria sobre todo por la calidad de sus escáneres, ya que la marca también fabrica impresora 3D de diversas tecnologías. La ventaja que tiene el EinScan-S, es que su precio está por debajo de los modelos profesionales en el mercado.

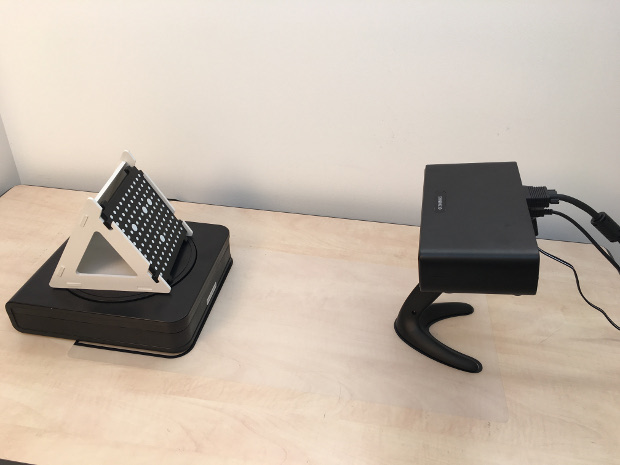

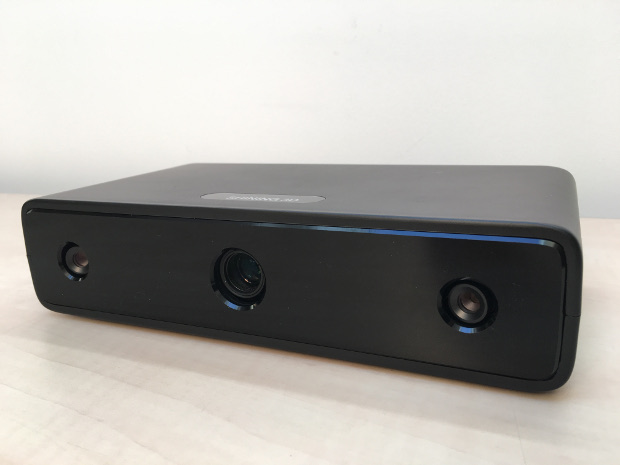

Podemos las 2 en los extremos y el vídeo proyector en el centro

El escáner 3D EinScan-S se basa en la tecnología «luz estructurada«. Con esta tecnología se capta un modelo 3D de un objeto físico usando dos cámaras y un proyector de vídeo. En concreto, la exploración se inicia mediante la proyección de las redes de luz sobre el objeto desde el proyector de vídeo. Se deforman en función de la distancia y la forma del objeto. El objeto colocado sobre el plato giratorio lleva a cabo una rotación de 360 ​​°.

Las dos cámaras montadas en los extremos izquierdo y derecho del escáner 3D realizan en segundo lugar una serie de fotos. El software finalmente deduce que la deformación de las redes de luz son la forma del objeto y conecta las diferentes tomas juntas. El modelo 3D obtenido luego se puede exportar con un formato STL u OBJ (esta última incluye texturas del objeto escaneado) que pueden ser posiblemente impresa en 3D.

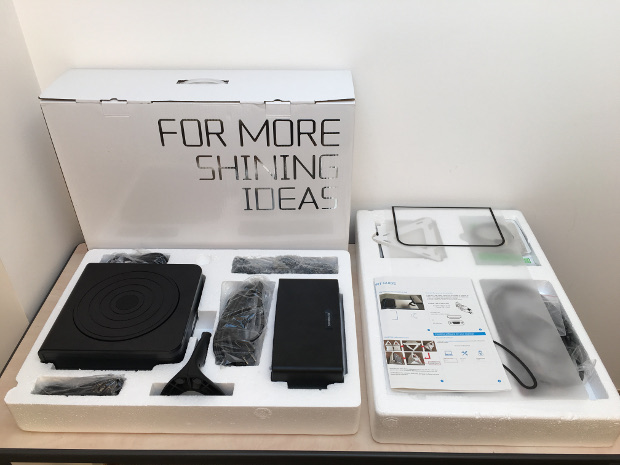

1. Desembalaje

Dentro de la caja del EinScan-S se incluye un plato giratorio, el escáner, el pie de este último y una fijación de tornillo. Cables y dos fuentes de alimentación (para la placa y para el escáner), cable de conexión de dos puertos USB, cable VGA, HDMI a VGA y cable mini-USB (para este último, la utilidad se desconoce). el fabricante ofrece también un soporte de calibrado y un cinturón de posicionamiento para asegurar la distancia correcta entre los elementos.

El escáner EinScan-S es capaz de analizar los objetos en modo automático con un volumen máximo de 20x20x20 cm, el equivalente del Digitizer de MakerBot. En modo manual, el escáner puede ser de mano o fijarse en un trípode, lo que le permite analizar los objetos de hasta 70x70x70 cm.

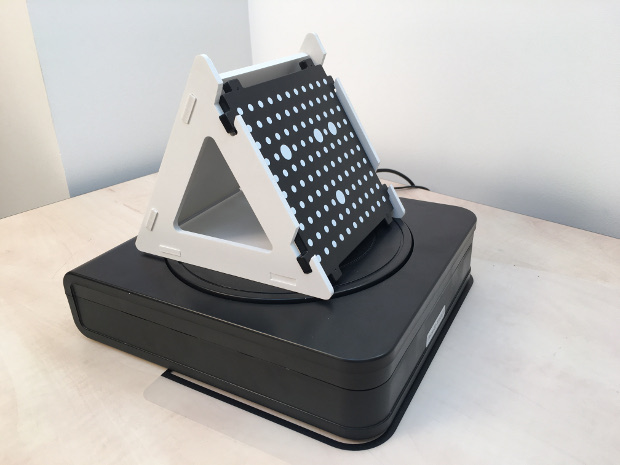

El tablero de calibración y la plataforma giratoria del EinScan-S

2. Instalación

La instalación del escáner no es nada complicada. El fabricante incluye una tela adherente para posicionar el escáner y la plataforma giratoria. Ya colocados los dos dispositivos y conectados al ordenador, se puede descargar el software desde el sitio de Shining 3D.

Con cada nueva instalación, el escáner debe volver a calibrarse usando el tablero perteneciente a los accesorios. Operación que debe realizarse cada que se comience de nuevo, si se cambia de ubicación el escáner o si cambia la luminosidad del entorno. Se tarda en promedio 3 minutos y permite que el escáner pueda optimizar el resultado final de la exploración. Un paso adicional, llamado «prueba de balance de blancos» también mejorará los resultados si se desea realizar un escaneo en color.

El único punto negativo es retener la instalación, ya que la conexión del cable en la parte posterior del escáner lo hace ligeramente inestable, pudiendo afectar la orientación de este sobre el plato giratorio. Aunque no es algo que afecte todos los escaneados, es mejor asegurarse de la estabilidad de la máquina antes de iniciar cualquier exploración.

3. Software

Con una interfaz minimalista, el software puede parecer demasiado simple, sin embargo, ofrece varias opciones de análisis. En el modo automático o manual, debe elegir uno de los cuatro modos de brillo: «brillante», «medio», «oscuro/dificultad para escanear» o «claro/oscuro».

Después de esta primera selección el programa te ofrece tres tipos de calidad de escaneo: alto detalle, medio detalle y bajo detalle. Únicamente el último permitirá tomar en cuenta la textura y el color del objeto.

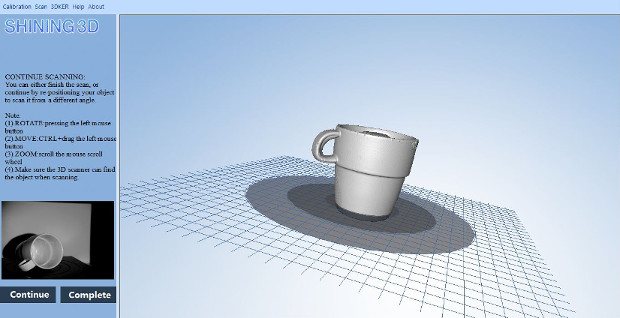

Al finalizar la exploración, se ofrece la posibilidad de continuar explorando: una oportunidad para volver a colocar el objeto y escanearlo en otra posición.

Terminado el proceso de exploración, puedes imprimir el objeto directamente, guardarlo como archivo OBJ o STL. El software ofrece una herramienta de reparación del modelo, pero por desgracias no puedes hacer ninguna modificación después, pero es una gran ayuda para los principiantes en softwares 3D.

Por ahora, Shining3D sólo ofrece su software en Inglés y Chino y sólo es compatible con Windows 7 +.

 4. Escaneado

Para experimentar exhaustivamente con el escáner EinScan-S, realizamos un protocolo de ensayo en 3 partes:

  1. Escanear un simple vaso monocromático
  2. Escanear busto pequeño blanco
  3. Escanear un busto más grande en blanco y negro
  4. Escanear una figura policromada

El plato giratorio puede escanear 360 grados y un modelo uniforme. A menudo se pondrá en marcha una segunda exploración y redirigirá el objeto para obtener las partes no visibles en la primera exploración.

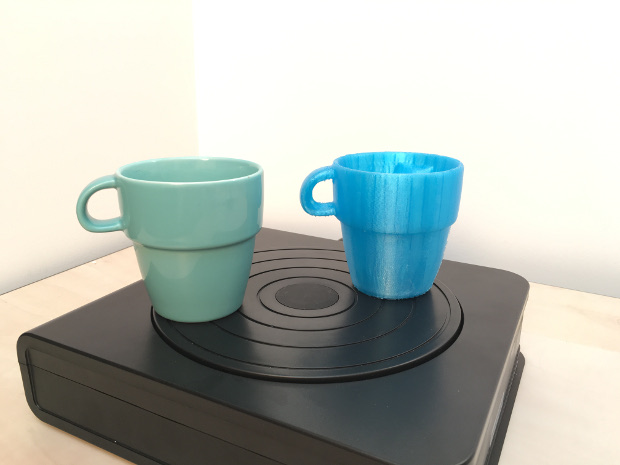

Una taza y su réplica impresa en 3D

A continuación, los resultados obtenidos a través de la EinScan-S. Haz clic en el botón Reproducir para previsualizar escaneado del modelos en 360º. A pesar de algunos pequeños problemas para capturar el interior de la taza, el resultado es casi idéntico al original. Para llevar los resultados más lejos, decidimos imprimir en 3D una réplica. Con proporciones muy cercanas y respetando los resultados.

En segundo lugar, queríamos probar el escaneo de un busto blanco blanco y negro, pequeño pero presentan muchas características finas. Para optimizar la calidad de la imagen y aumentar el contraste de colores, es aconsejable colocar un color de fondo oscuro (en este caso negro). Misión cumplida para la digitalización del busto del «Zombie head hunter».

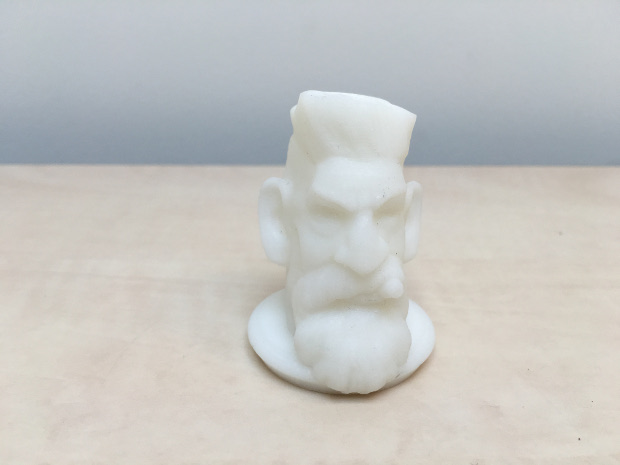

Escaneado del busto de «Zombie Hunter Head» por Sculptor

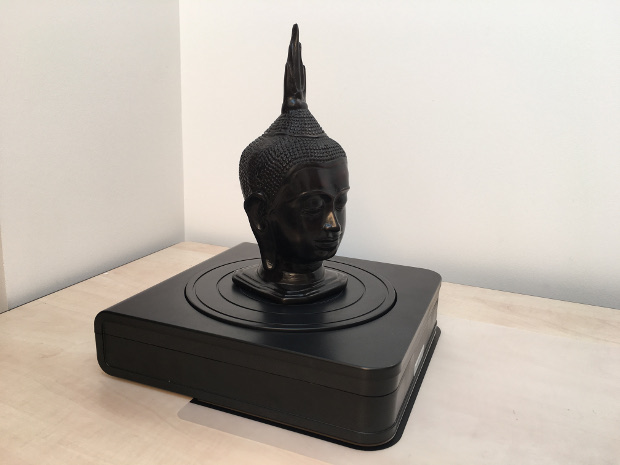

Busto de Buda con múltiples detalles para testar el escáner

El siguiente paso nos llevó a explorar el busto de un Buda en 3D, más grande y con muchos detalles como los rasgos faciales o el tocado. El resultado se logro correctamente a pesar del bajo contraste del busto escaneado. No consiguió unirse correctamente, y por desgracia perdimos información.

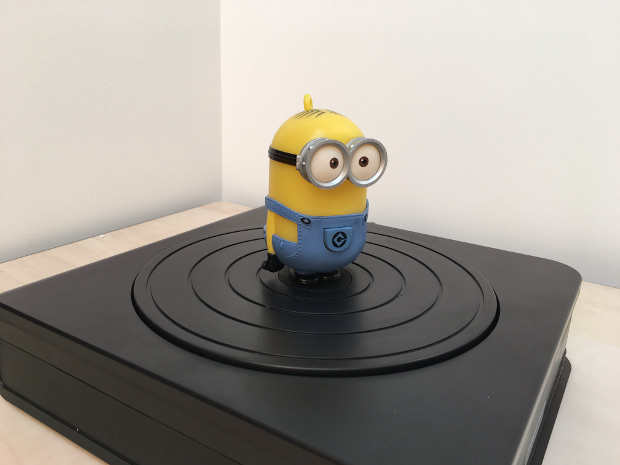

Figura de Minion llena de color

Por último, hemos probado una figurilla de Minion que ofrecía tanto la luz como oscuridad. Aunque más texturas en términos de colores, el modelo resultante es muy parecido, incluso idéntico, al modelo original.

Conclusión

  • Contenido de la impresora 8/10
  • Software 6/10
  • Calidad de impresión 8/10
  • Relación calidad/precio 7.5/10
7.4 / 10

Mientras que el mercado de la impresión 3D cuanta con múltiples actores, en el de los escáneres 3d aún se está luchando para encontrar a los mejores representantes de estas tecnologías. Un papel que podría probablemente ocupar Shining 3D ofreciendo su EinScna-S por € 1.308.

Aunque este es el precio ofrecido por la marca china para su escaner considerado de escritorio, debido a su fácil utilización,de fácil agarre, es una opción aceptable por este precio. Sin embargo, no cuenta con la opción de explorar patrones reflectantes, surcos o diapositivas. Para los modelos a todo color o con un alto nivel de detalle, así, que si lo que se busca es mayor detalle debes elegir la alta gama de la marca el EinScan-Pro.
