SD3D crea skateboard con impresión 3D

Publicado el octubre 14, 2016 por Lucía C.
SD3D

SD3D es una compañía de impresión 3D con sede en California, el punto de encuentro más grande de los patinadores del mundo. Es por esto que han decidido desarrollar una tabla de skate diferente, creada completamente con tecnologías de fabricación aditiva. El objetivo fue poner a prueba la viabilidad de las técnicas 3D y el ahorro económico en el proyecto.

Aunque a primera vista parezca un proyecto sencillo, si lo comparamos por ejemplo con Local Motors y sus coches impresos, una tabla debe cumplir con ciertas especificaciones para desarrollar correctamente su función, algo que no ha sido una tarea fácil para el equipo de SD3D.

article_skate-s3d2

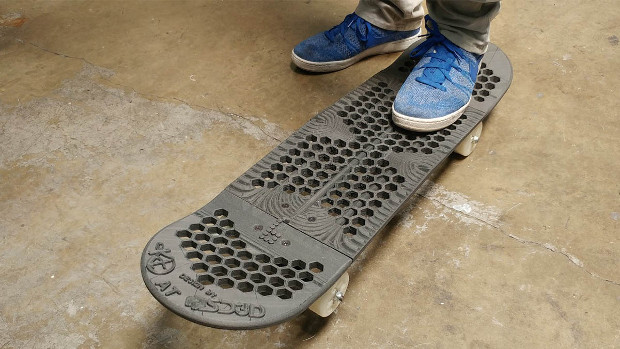

Tabla de skateboard creada en un 90% con impresión 3D.

«Hay muchas complicaciones con este tipo de objetos, el más desalentador fue, sin duda, los cojinetes. Los hemos tenido que imprimir por separado, pero nos parecieron muy frágiles y difíciles de imprimir en el tamaño deseado «.

Sicnova 3D

Tanto para las ruedas como para los cojinetes, la marca estadounidense selección un filamento de nylon 910, de la marca Taulman3D. Este material es capaz de soportar la fricción y los choques que sufre un skateboard al utilizarse continuamente. También utilizaron un filamento flexible, Cheetah, de la marca NinjaTek, que aunque es un filamento menos resistente ofrece una acabado parecido a la de las ruedas de tablas actuales.

article_skate-s3d

Utilizo diferentes tipos de materiales para aportarle la flexibilidad y resistencia de una tabla estándar.

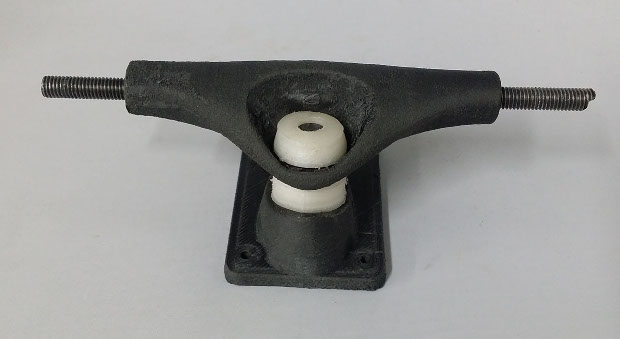

Otra parte del trabajo que llevo un poco más de tiempo, fue el desarrollo de los elementos que conectan las ruedas a la junta. Esta tarea requiere la utilización de piezas de metal de una monopatín tradicional para reforzar la estructura. Para esta labor SD3D utilizó un filamento de nylon reforzado con fibra de carbono, PCTPE, de 3DXTech y un filamento de Taulman3D.

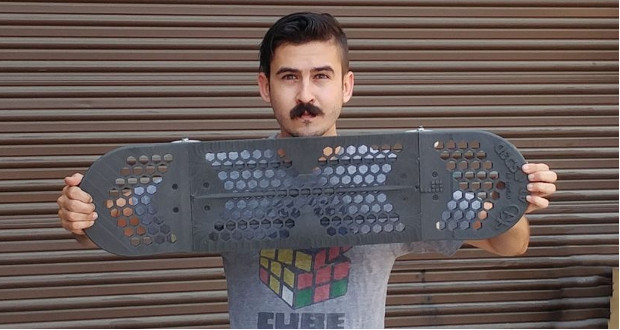

El modelo de la tabla hecho por Kiana Duncan, parte del equipo de SD3D, se pensó en una tabla ventilada para ofrecer una mayor flexibilidad y resistencia para soportar el peso de un patinador. El diseño está inspirado en un modelo de Thingiverse llamado 3DNA.

sd3d-3d-prints-complete-skateboard-for-braille-skateboarding-including-wheels-4

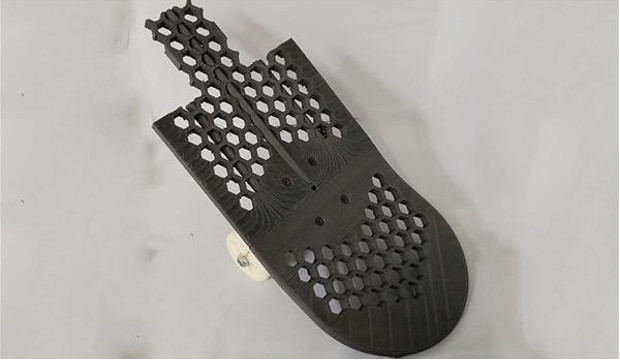

Debido al volumen de impresión de la máquina de SD3D fue necesario desarrollar el modelo en dos partes.

El último reto al que se vieron enfrentados y que es muy común cuando utilizamos una impresora 3D doméstica es el volumen de impresión. El diseño original fue creado en una sola pieza, pero para su impresión fue necesario dividirlo en dos segmentos, y posteriormente montado utilizando barras de metal.

Esta innovadora idea nos recuerda a Paolo el scooter impreso en 3D o la variedad de bicicletas creadas con fabricación aditiva que han surgido en los últimos meses.

La tabla creada por SD3D cuenta con casi un 90% de sus partes desarrolladas con impresión 3D, utiliza casi 1 kg de filamento y algunos tornillos o tuercas estándar para el ensamblaje.

A continuación un vídeo con la iniciativa:

Encuentra más información en el sitio oficial de SD3D.
