¿Qué es Autodesk Inventor y cuáles son sus características principales?

Publicado el junio 13, 2022 por Marta G.
Autodesk Inventor

Autodesk Inventor es un software de diseño asistido por computadora (CAD) para el modelado mecánico en 3D, la simulación, la visualización y la documentación desarrollada por Autodesk. Inventor permite la integración de datos 2D y 3D en un único entorno, creando una representación virtual del producto final que permite a los usuarios validar la forma, el ajuste y la función del producto antes de que se construya. Autodesk Inventor incluye herramientas de modelado paramétrico, de edición directa y de forma libre, así como capacidades de traducción multi-CAD en sus dibujos computarizados DWG (DraWinG) estándar. Inventor utiliza ShapeManager, el núcleo de modelado geométrico propiedad de Autodesk. Este software compite directamente con SolidWorks, Solid Edge y Creo.

Es una potente combinación de capacidades de diseño paramétrico: directo, de forma libre y basado en reglas. Con este software profesional obtendrás herramientas integradas para chapas, diseño de marcos, tubos y tuberías, cables y arneses, presentaciones, renderizado, simulación, diseño de máquinas y mucho más. Además, tiene compatibilidad con archivos TrustedDWG® y unas potentes capacidades de definición basada en modelos para incrustar información de fabricación directamente en el modelo 3D. Es un programa muy utilizado por ingenieros mecánicos que necesitan herramientas automatizadas y especializadas para diseñar y prepararse para la fabricación.

Autodesk Inventor

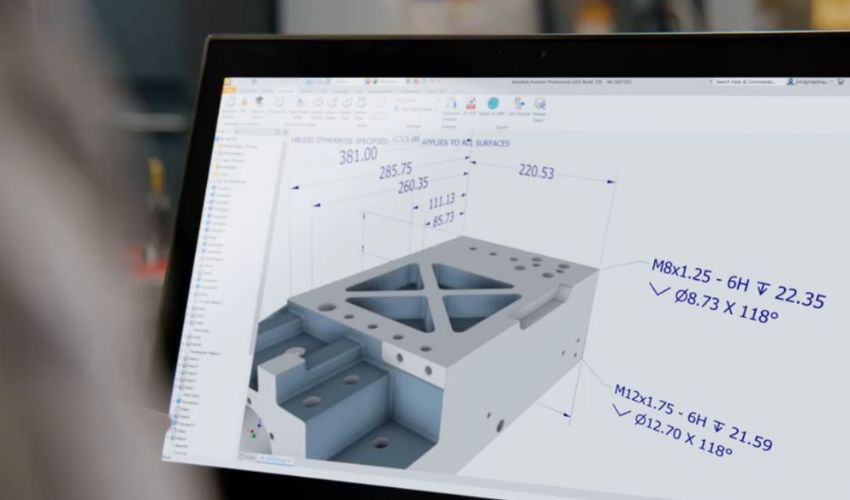

Ejemplo de modelo en Autodesk Inventor (Créditos: Autodesk Inventor)

Características generales del software Autodesk Inventor

Los bloques de construcción cruciales de Inventor son las piezas. Se crean definiendo las características u operaciones, que a su vez se basan en bocetos (dibujos en 2D). También pueden utilizarse planos de trabajo para producir los bocetos en distintas ubicaciones del espacio de trabajo. La ventaja de este método de diseño es que todos los bocetos y las características se pueden corregir más adelante, sin tener que hacer de nuevo la partición entera. Este sistema de modelado es más intuitivo que otras herramientas más antiguas anteriores, en las que para cambiar dimensiones básicas era necesario empezar de cero.

Para continuar el proceso, las piezas se conectan para hacer ensamblajes. De esta forma, modificando piezas y ensamblajes se pueden obtener diferentes variantes del producto. Las piezas son ensambladas añadiendo restricciones entre las superficies, aristas, planos, puntos y ejes. Este método de modelado permite la creación de ensamblajes grandes y complejos.

Autodesk Inventor

Inventor tiene las herramientas necesarias para controlar y administrar los datos generados por los diseños de ensamblajes grandes y complejos (Créditos: Autodesk Inventor)

Autodesk Inventor para la impresión 3D

Autodesk Inventor es uno de los programas de diseño CAD mecánico 3D más utilizados en el mundo para crear prototipos digitales 3D utilizados en el diseño, la visualización y la simulación de productos para el diseño mecánico. Utiliza técnicas de modelado sólido paramétrico, lo que lo hace muy adecuado para el proceso de diseño de mecanismos de ingeniería, como el diseño de tubos y tuberías, y formas exteriores geométricas. Lo que permite cambios rápidos y la adaptación de las características geométricas del diseño del producto a través de un flujo de trabajo muy intuitivo.

En la impresión 3D, el objetivo es producir modelos correctamente mallados, para ser exportados como archivos .stl. Un modelo 3D creado con el software Autodesk Inventor dará como resultado un diseño cerrado y una malla perfecta.

Dentro de este software, podemos encontrar una herramienta especializada en impresión 3D. Esta herramienta es fácil de encontrar: tendrás que navegar en la barra superior y dirigirte al panel llamado «Entorno». Al hacer clic en esta herramienta, se inicia una representación de una cama de impresión. Esta herramienta está diseñada para funcionar con una impresora Autodesk Ember o con otras impresoras 3D. Desde este entorno, ahora podemos establecer la orientación de nuestra pieza, hacer un modelado directo si necesitamos hacerlo un poco más largo, o incluso insertar planos de trabajo. Además, los usuarios tienen la posibilidad de enviar esta parte a Autodesk Print Studio a Meshmixer o directamente a la impresora deseada. Con la herramienta Opciones de impresión, puede refinar la estructura de la malla, las unidades e incluso el color.

Autodesk Inventor

Malla generada con el software (Créditos: Autodesk Inventor)

La última versión, Inventor 2023

La última versión del software CAD Inventor® 3D está repleta de actualizaciones y mejoras para ayudar a gestionar su proceso de diseño, acelerar sus flujos de trabajo de ingeniería conectados y reducir las tareas repetitivas. Esta última versión permite una interoperabilidad con Fusion 360: con ella podrás acceder e iniciar rápidamente flujos de trabajo de Inventor-to-Fusion 360, incluidos el diseño generativo, la simulación, la electrónica y la fabricación. Además podrás compartir datos de forma segura entre el software de diseño de edificios Revit e Inventor utilizando un enfoque mejorado para la interoperabilidad BIM (Building Information Modeling) y MCAD (CAD mecánico).

Otra de sus ventajas es la posibilidad de preparar diseños para la fabricación con el nuevo comando «mark», actualizaciones de la exportación de chapa y soporte para tolerancias dimensionales en características adicionales. Con este software podrás obtener un mayor control de tu lista de materiales y gestionar las tolerancias. Esta versión también incluye mejoras de rendimiento y productividad para gráficos y grandes conjuntos.

En cuanto al precio, existe una prueba gratuita de Autodesk Inventor de 30 días, a partir de los cuales el pago es por suscripción. La suscripción anual son 2.866 euros. Si ya tienes conocimientos en este tipo de softwares y estás pensando en hacerte con él, puedes encontrar más información en la página web oficial de Autodesk, aquí.

¿Cuál es tu experiencia este software? Deja tus comentarios en nuestras redes sociales: Facebook, Twitter, Youtube y RSS. Sigue toda la información sobre impresión 3D en nuestra Newsletter semanal.
