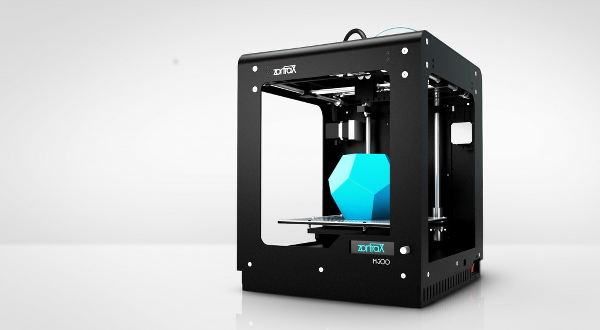

Lab 3Dnatives: Test de la impresora 3D Zortrax M200

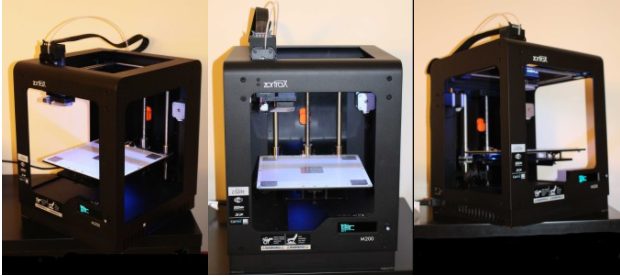

Con un diseño sobrio y elegante, la Zortrax M200 ha dado mucho de qué hablar, perteneciente a la reconocida marca polaca que surgió tras una exitosa campaña de Crowdfunding y se ha posicionado como una de las mejores de la industria. El día de hoy el equipo de 3Dnatives decidió diseccionar uno de sus modelos en nuestro laboratorio y contarte un poco sobre los detalles de la máquina. Recuerda que puedes encontrarla en nuestro comparador .

De acuerdo a los detalles que menciona la impresora es Plug & Play y ofrece  una calidad de impresión de hasta 90 micras. Viene con el software compatible con Windows Z-Suite (XP / Vista / 7 +), Mac OS X y Linux. Con placa de calentamiento, que ofrece elementos de impresión de un tamaño máximo de 200 x 200 x 185 mm. ¡Ahora comprobaremos si todo lo que se dice es verdad!

1. Desembalaje

Al abrir la caja lo primero que salta a la vista es la calidad que tiene, el contenido es cuidadosamente protegido por un gran hule espuma envuelto en plástico. Antes de sacar la máquina, hay un folleto de presentación y una guía de inicio rápido para que todo sea más fácil y claro para ti. Si los objetos a imprimir en 3D tienen el mismo nivel, sólo podemos esperar calidad.

La cantidad de accesorio incluidos es algo de agradecer, se encuentran en una «caja de herramientas» a parte en donde se incluye:
– Guantes antiescaldadura – Cortador de alambre – Cortador de precisión – Espátula – Pinzas – Llave Allen – tubo de engrase – Gafas protectoras – soporte de la bobina de filamento – Guía – Carrete de 1 kg de Z-ABS – tarjeta SD y USB lector de tarjetas SD – boquilla de aguja.

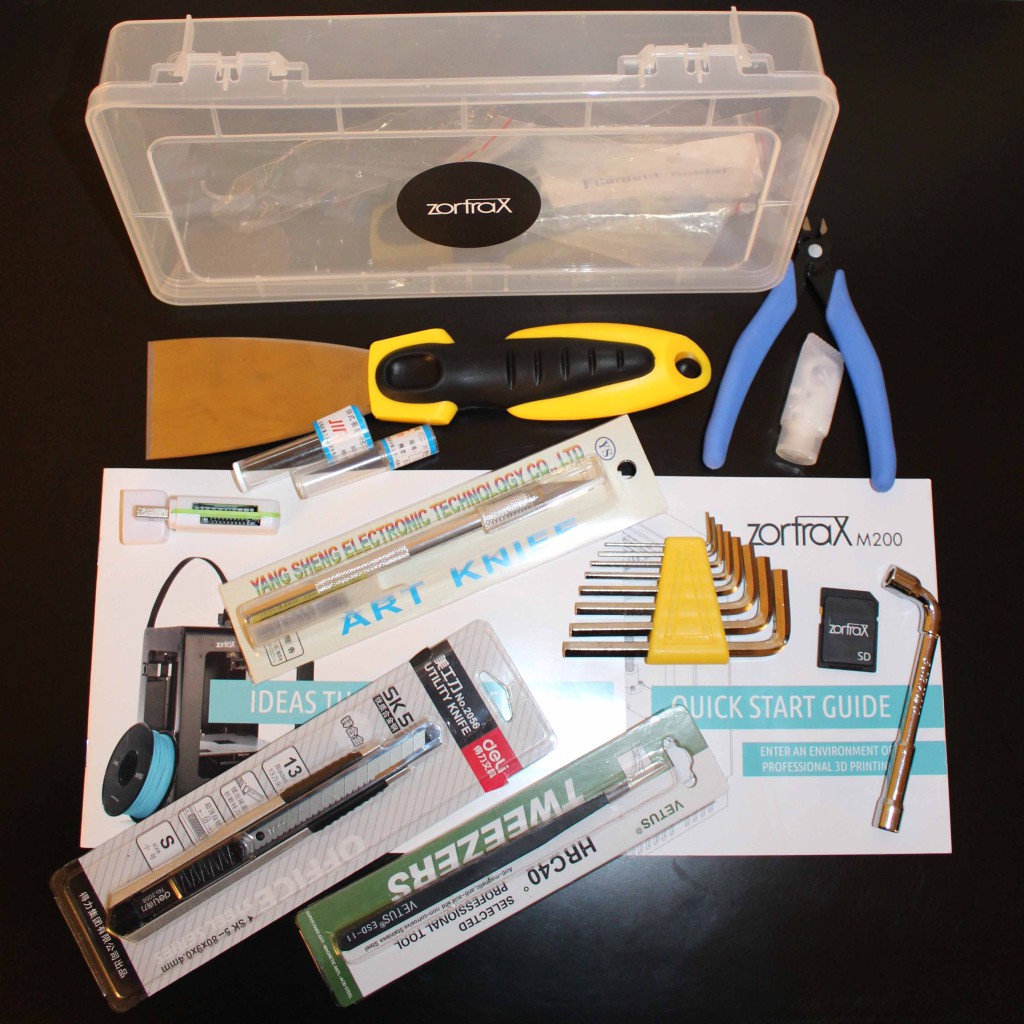

Accesorios de la Zortrax M200

Al ver está primera imagen nos tranquilizamos, ya que nos deja pensar que el fabricante polaco no deja nada al azar.

La máquina utiliza un filamento de plástico ABS suministrado por la marca, la bobina ABS-Z. el soporte de la bobina se imprime, esto también es una primera pieza de prueba que te dará un visión general de la calidad de impresión posible. Además de lo interior la caja contiene otros elementos con la guía del ventilador de la Zortrax M200.

2. Instalación

Alguno pasos clave para comenzar la impresión con ABS es la correcta instalación de una placa térmica que impide su desplazamiento utilizando placas perforadas, esto garantiza un perfecto mantenimiento de los modelos durante la impresión. La instalación es fácil, cuenta con puntos magnéticos  que se insertan intuitivamente en la placa. Con dos conectores permiten la calibración y el calentamiento de la bandeja, estos permanecen visibles y deben manejarse con cuidado , con el tiempo de utilización sabremos si es un punto a favor en contra después de imprimir varios objetos. No te olvides de la `protección: guantes, gafas suministrados por Zotrax.

A continuación sólo tienes que  insertar el soporte del carrete y guiar el cable que alimenta el cabezal de impresión, así como la guía que filamento que permitirá que el ABS-Z llegue hasta el extrusor. Ahora simplemente tienes que conectar tu impresora a una fuente de alimentación y pulsar ON.

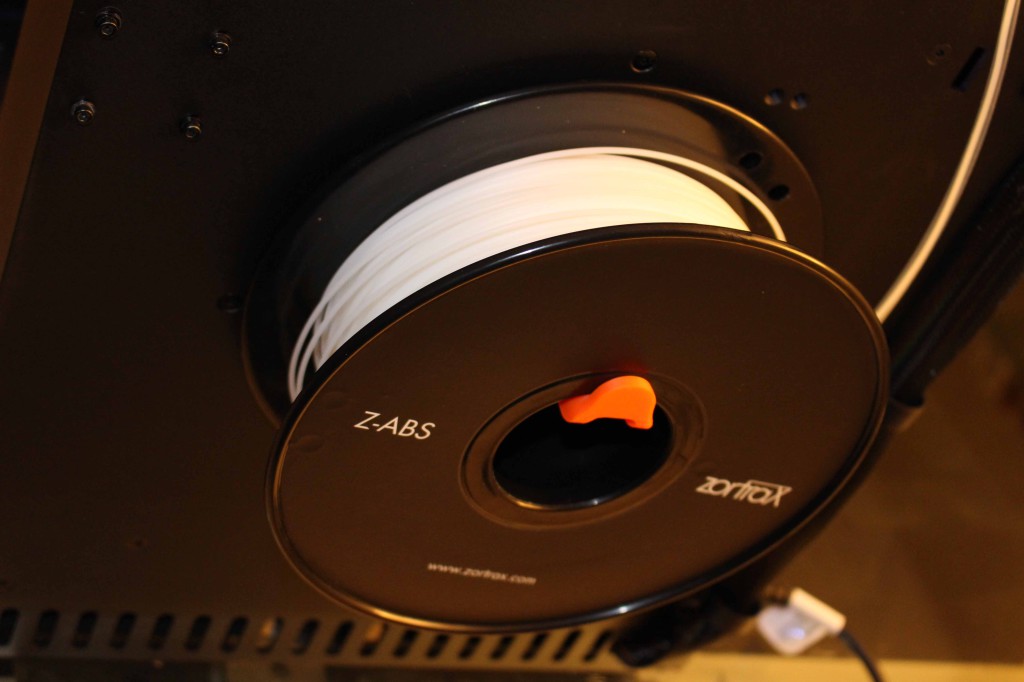

La bobina de Z-ABS, filamento de la marca Zortrax

3. Software

Z-suite, el software de la marca, cuenta con una interfaz sencilla e intuitiva. Únicamente fabricantes y fuertes partidarios del Open Source pueden quedar un poco descepcionados. Porque puede hacer casi todo…

Dentro de sus opciones convencionales se encuentra añadir, eliminar, ver, darle la vuelta al modelo, mover, rotar, escalar de forma automática. Algo nuevo dentro de la aplicaciones es el corte, no el slicage, sirve realmente para cortar las piezas del patrón para ayudar a retirar los soportes o imprimir piezas mayores. Esta función ofrece muchas posibilidades que facilitan la tarea si necesidad de utilizar otro software.

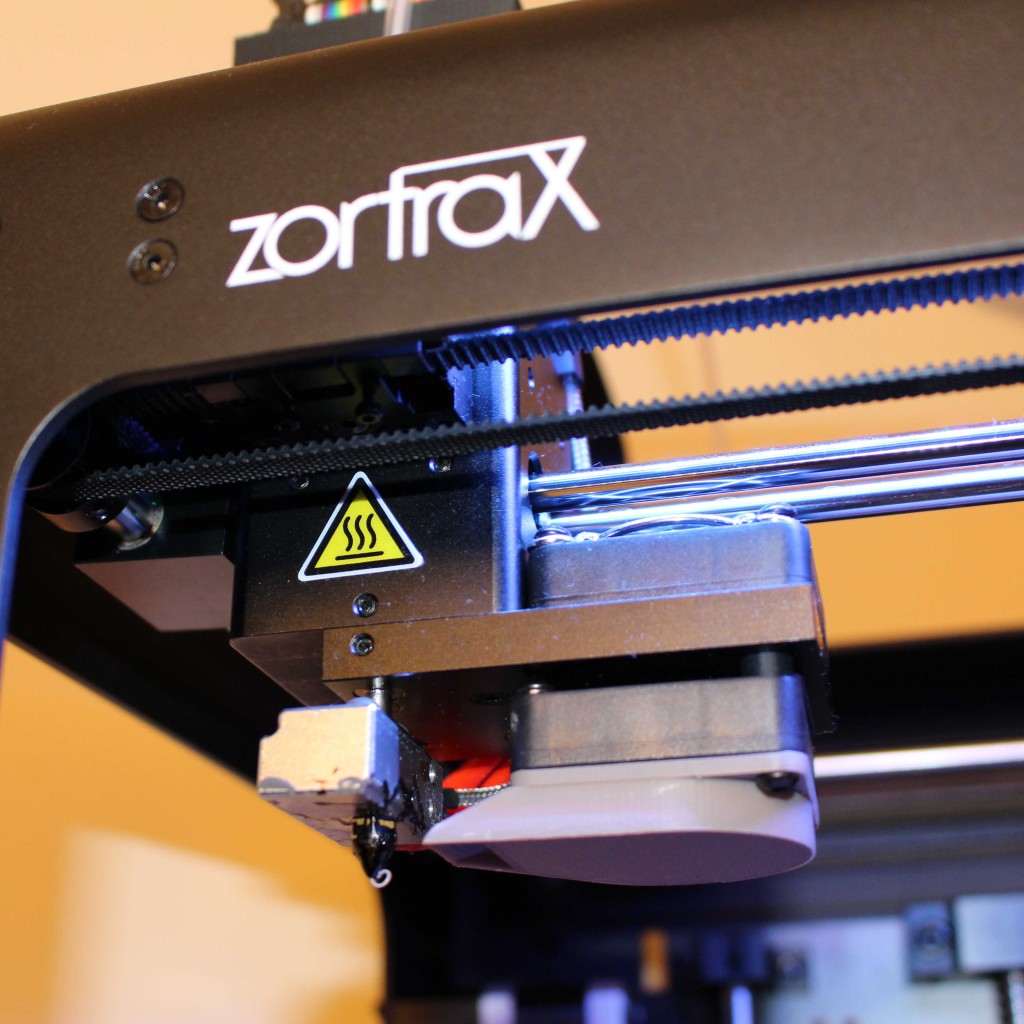

Zoom del extrusor de la Zortrax M200

En la impresión lo fundamental es: tipo de bobina, espesor de capa (hay 5 opciones), la velocidad (2 opciones), la recarga (4 opciones), porcentaje del ventilador y , finalmente, poder elegir el ángulo en el que serán colocados los soportes y el volumen que tendrán.

Dentro del software de la Zortrax M200 también existen algunas configuraciones avanzadas disponibles. Como el emplazamiento de la costura, en donde puedes elegir el mismo punto o hacerlo de manera aleatoria. Esto te permite eliminar la línea antiestética en la parte posterior de las impresiones cuando la capa se inicia siempre en el mismo lugar.

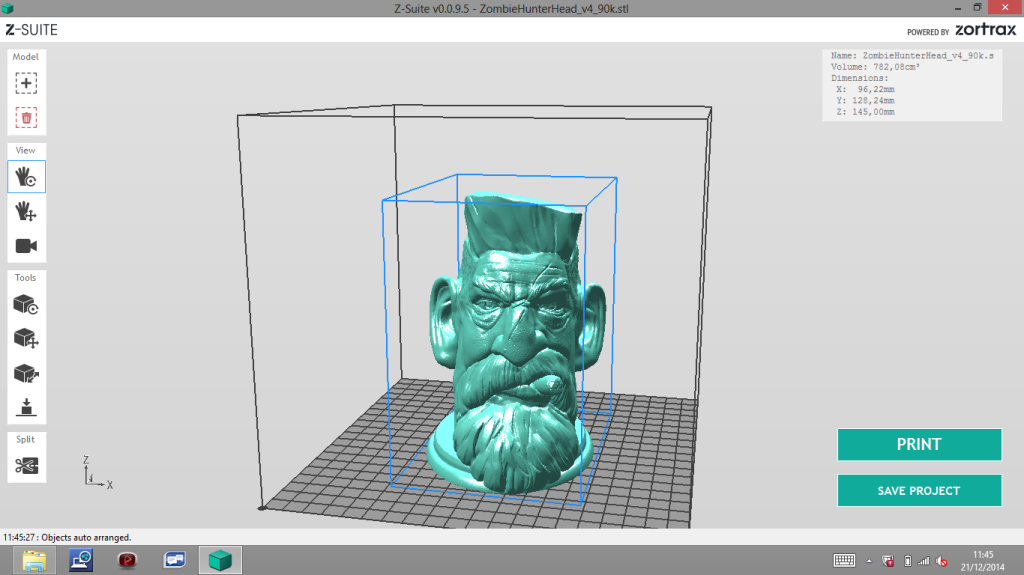

Interfaz del Z-Suite el software de la Zortrax M200

¿Zortrax ha pensado realmente en todo esto para nuestro deleite? Lo relacionado con los soportes es una verdadera sorpresa, se retiran de manera mucho más sencilla que en la mayoría de las máquinas que hemos testado hasta ahora.

Si lo que buscas es imprimir en más de un color, es posible gracias a su software, que permite marcar la altura o capa en la que deseas hacer una pausa durante la impresión y aprovechar para cambiar de filamento. una característica que destaca dentro de la Zortrax M200.

Sin embargo, algunos ajustes no están disponibles o no están disponibles para todos… no podemos elegir la temperatura, el relleno del objeto tienes 4 opciones y no como en muchas marcas un porcentaje, únicamente hay dos velocidades de impresión. Algunos se sienten limitados por estos detalles, ya que no permite probar diferentes configuraciones para optimizar sus impresiones y obtener mejor calidad reduciendo el tiempo de fabricación.

En el siguiente vídeo, ese muestra el software simple y eficaz:

4. Calibración

La calibración de la Zortrax M200 es semi-automática, 5 cuadrados de colores sirven como zonas de calibración. Al iniciar la nivelación, la máquina se hace cargo, y tras muchas idas y vueltas consigue acercarse a la cabeza de impresión con la distancia necesaria de la placa de calentamiento. Si está demasiado cerca o distante, la impresora te solicita apretar o aflojar un tornillo presente en la parte baja de la placa, después de lo cual se reinicia la calibración automática.

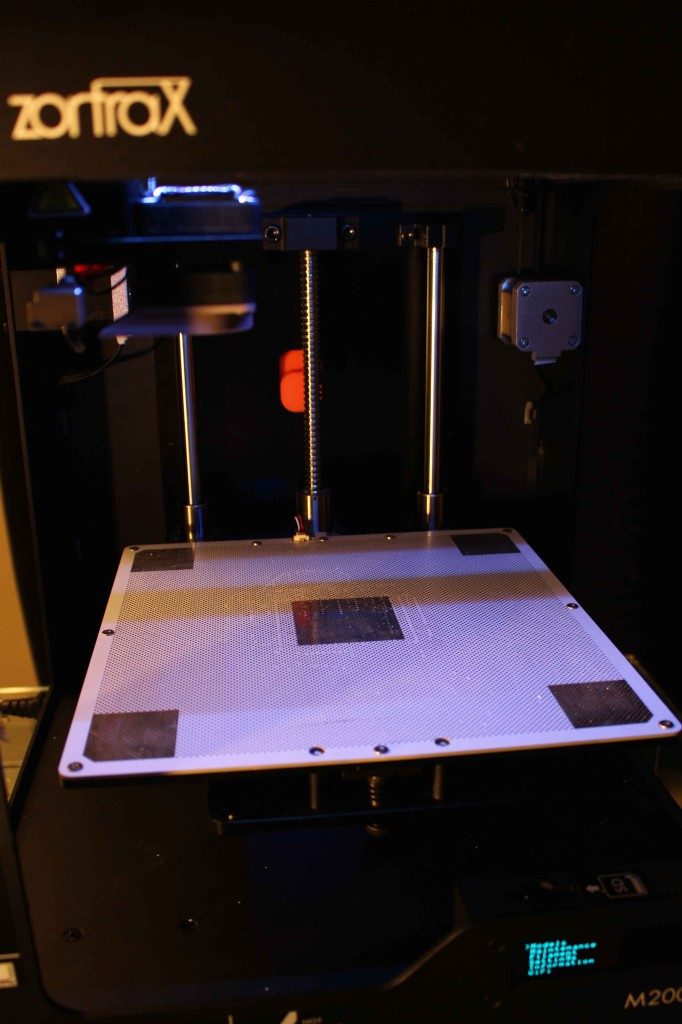

Placa de calentamiento de la máquina y sus 5 zonas de calibración

5. Impresión

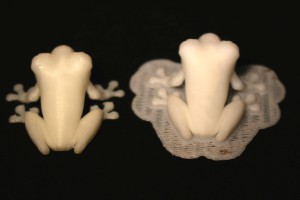

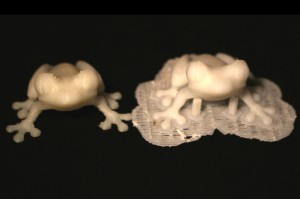

Nuestro equipo ha impreso varios modelos entre los que se encuentran nuestro famoso TreeFog diseñado por MorenaP con una calidad de impresión de 90 micras, que hemos comparado con una pieza impresa por la MakerBot 2 (izquierda).

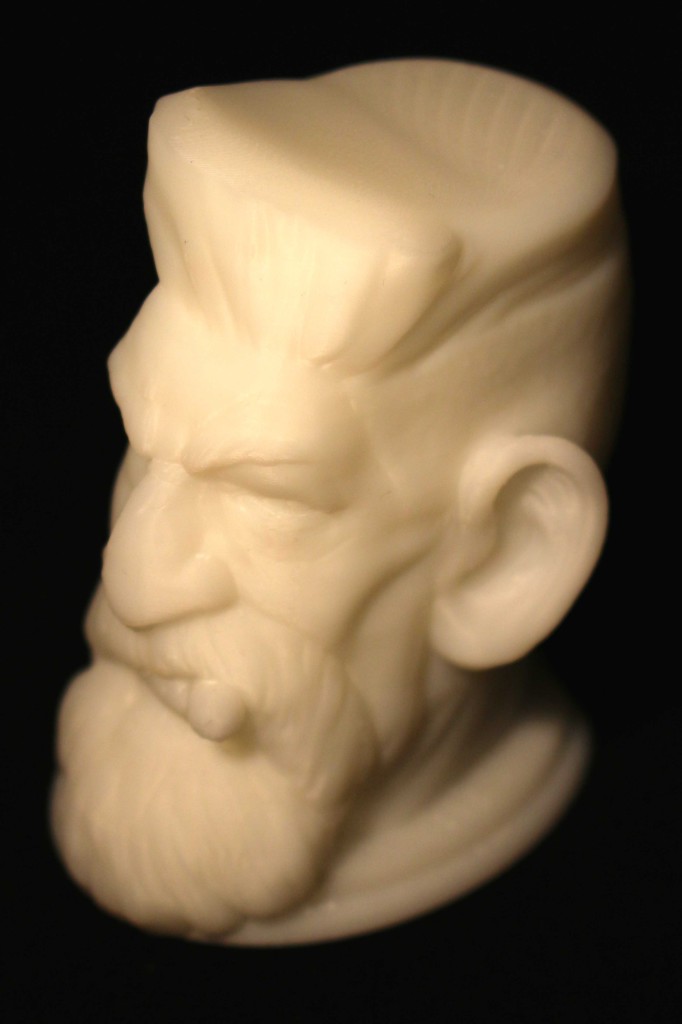

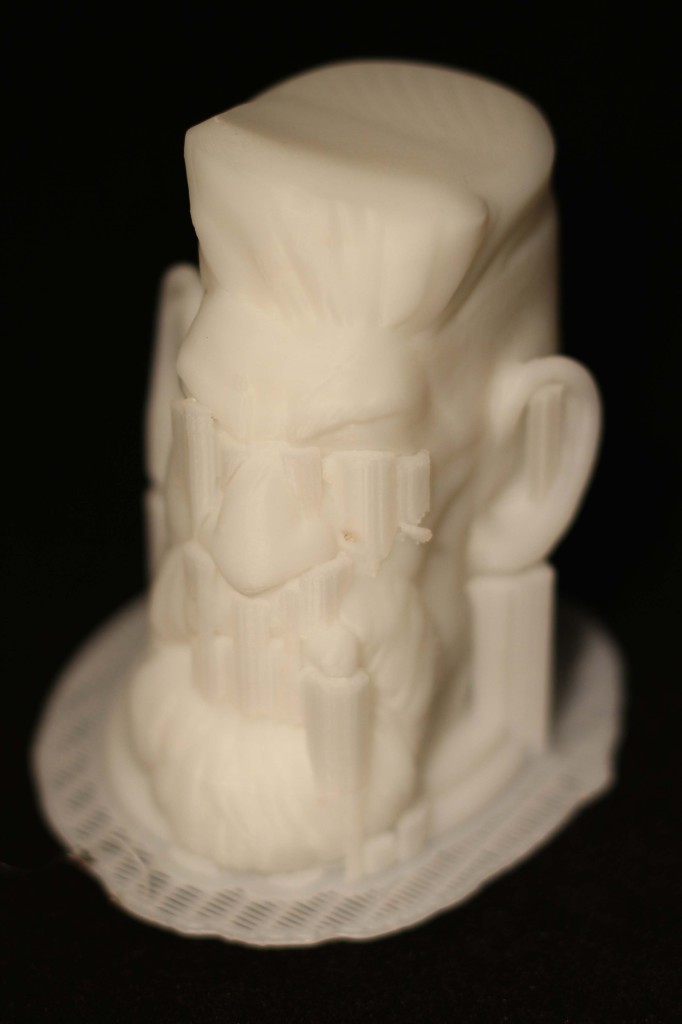

Otro modelo conocido ha sido el del Zombie Hunter en la que la eliminación de soportes se ha conseguido de manera muy sencilla.

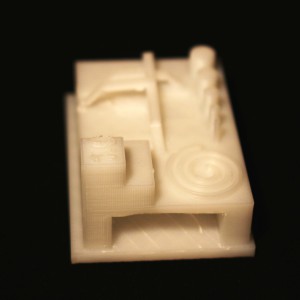

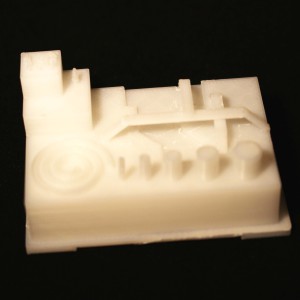

Finalmente hemos hecho una «prueba de tortura que pone de relieve la precisión de la Zortrax M200 y su lado «repetitivo».

Aquí están en un primer vistazo las impresiones con el Z-ABS, disponible tambiénZ-HIPS, Z-vidrio, Z-PCABS, NYLON-Z, Z-FLEX, Zalu. Para obtener el mejor rendimiento de la impresora es necesario utilizar los consumibles de la marca. El precio medio de la bobina es de  32 y € 46 por kilo, un precio para nada alto si pensamos en la calidad de nuestros modelos.
