Netfabb, le logiciel d’impression 3D pour préparer la fabrication

Publié le 25 novembre 2020 par Mélanie R.
netfabb

Autodesk propose plusieurs solutions logicielles de modélisation, la plus connue étant AutoCAD. C’est le logiciel de conception de choix pour les architectes, les ingénieurs et les professionnels de la construction. Même si vous pouvez créer des modèles 3D avec des solides, des surfaces et des objets maillés sur AutoCAD, il est beaucoup plus avancé en termes de capacités 2D. Néanmoins, Autodesk propose d’autres solutions entièrement dédiées aux applications 3D telles que Netfabb, Fusion 360 ou TinkerCAD. Alors que Fusion 360 offre des outils complets de CAO (conception assistée par ordinateur), de FAO (fabrication assistée par ordinateur) et d’IAO (ingénierie assistée par ordinateur), Netfabb a été spécifiquement développé pour la fabrication, la conception et la simulation additive afin de rationaliser les flux de travail et de réduire les erreurs de construction avant la fabrication. Initialement développé par la société allemande netfabb GmbH, Autodesk l’a acquis en 2015.

Les principales fonctionnalités de Netfabb comprennent la conversion et l’importation de modèles provenant de différentes applications de CAO, la création de modèles qui tirent parti de la fabrication additive et la maximisation du nombre de pièces que vous pouvez intégrer dans chaque construction. Il s’agit donc d’un logiciel d’impression 3D qui permet de passer de manière transparente de la conception à la fabrication. Nous pourrions diviser la plupart de ses fonctionnalités en 4 catégories : la première étant la préparation de la fabrication, la deuxième étant l’optimisation de la conception pour la fabrication additive, la troisième, l’intégration des machines, et enfin la simulation. Pour ceux qui conçoivent déjà des pièces en 3D sur Fusion 360, tirer parti des fonctionnalités de Netfabb sera plus facile car le premier supporte une connexion directe. Vous pourrez le télécharger facilement à partir du menu complémentaire de Fusion 360.

Netfabb est un logiciel d’impression 3D qui permet de passer facilement du design à la fabrication

Netfabb : se préparer à la fabrication additive

La conversion d’un modèle 3D en une pièce imprimée en 3D implique de nombreuses étapes plus ou moins complexes, c’est pourquoi le logiciel Netfabb a été conçu. L’objectif principal du logiciel est de préparer des fichiers tridimensionnels pour l’impression en les convertissant en fichiers slicés en 2,5 dimensions, consistant en une liste de couches bidimensionnelles que l’imprimante 3D créera une par une.

Pour aider les utilisateurs professionnels à préparer l’impression, de nombreuses fonctionnalités supplémentaires ont été incluses. Les fonctions les plus simples concernent la préparation de la construction, comme l’importation, l’analyse et la réparation des modèles CAO importés dans le logiciel. Mais elles incluent également la modification des modèles pour la production en ajustant l’épaisseur des parois, en lissant les zones rugueuses et en utilisant des outils semi-automatiques qui identifient les endroits où vous avez besoin de supports. Vous pouvez également convertir le maillage en CAO, utiliser des parcours d’outils avancés pour obtenir une qualité de surface optimale, une densité et une vitesse de pièce maximales, et enfin des algorithmes vous permettant de placer les pièces de manière efficace dans le volume d’impression.

Netfabb fournit des outils d’optimisation du design à ajouter à vos modèles 3D

Compte tenu de la liberté de conception qu’offrent les technologies de fabrication additive, il est logique que Netfabb fournisse des outils d’optimisation de la conception que vous pouvez appliquer à vos modèles 3D. Ces outils font partie de la deuxième famille de fonctionnalités : l’optimisation de la conception pour la fabrication additive, et comprennent des structures internes en treillis, l’optimisation topologique, l’analyse intégrée des performances et un moteur d’optimisation pour répondre aux exigences de charge et réduire le poids.

Enfin, la simulation est une caractéristique importante de ce logiciel. Par exemple, les capacités de simulation de Netfabb vous permettront de prévoir la réponse thermomécanique des pièces imprimées en 3D pendant le procédé de fusion sur lit de poudre métallique et par dépôt de matière sous énergie concentrée. L’objectif est de réduire autant que possible les défaillances de construction en prédisant comment les pièces pourraient être affectées par des processus de fabrication sensibles comme ceux des pièces métalliques.

Les fonctionnalités de simulation sont assez avancées sur Netfabb (crédits photo : Autodesk)

Netfabb est disponible en versions Standard, Premium, Ultimate et Simulation. Le plan tarifaire dépendra de la version que vous choisirez, mais pour vous donner une idée, une licence d’un an pour le plan Standard coûte $240 (ne comprend que les fonctions de base de préparation de la construction), tandis que la version Premium s’élève à $4 450 pour une année. Les prix des versions Ultimate et Simulation ne sont pas annoncés sur le site web, vous devrez contacter Autodesk directement. Vous pouvez trouver plus d’informations sur les fonctionnalités complètes de chaque version ICI.

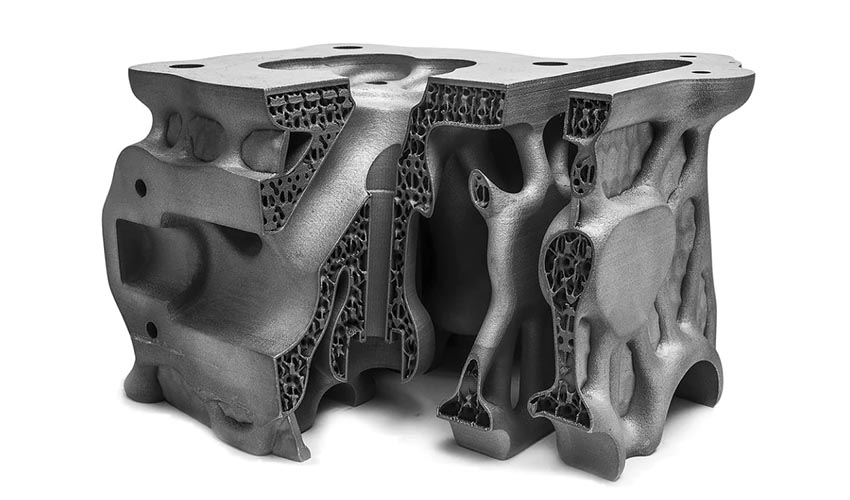

*Crédits photo de couverture : Autodesk

Utilisez-vous Netfabb ? Partagez votre avis dans les commentaires de l’article ou avec les membres du forum 3Dnatives. Retrouvez toutes nos vidéos sur notre chaîne YouTube ou suivez-nous sur Facebook ou Twitter !
