Startup 3D: AnatomikModeling, implantes quirúrgicos en 3D

Publicado el noviembre 2, 2017 por Lucía C.
AnatomikModeling

AnatomikModeling es una empresa con sede en Toulouse, Francia, que se ha especializado en la realización de implantes quirúrgicos personalizados a través de las tecnologías de impresión 3D. Abriendo con ellos nuevas posibilidades de recuperación en los pacientes.

Los desarrollos médicos de la mano de la impresión 3D han conseguido grandes cosas en los últimos años desde impresión de arterias para contrarrestar los problemas del corazón, hasta la llegada de la biompresión y la medicina a medida. Por eso el día de hoy hemos hablado con Benjamin Moreno, uno de los fundadores de AnatomikModeling, que nos cuenta la importancia de las tecnologías de fabricación aditiva en el sector médico.

3DN: ¿Puedes presentar a  AnatomikModeling y su relación con tecnologías 3D?

AnatomikModeling es una empresa joven e innovadora fundada en 2015 después de varios años de investigación y desarrollo llevados a cabo con el profesor Jean-Pierre Chavoin, Ex Jefe de Cirugía Reconstructiva y Estética y Hospital Universitario CHU de Toulouse y yo, Benjamin Moreno . La compañía está evolucionando en el sector de MedTech, la industria de dispositivos médicos.

AnatomikModeling se especializa en el diseño/fabricación asistida por ordenador de implantes (CAM) en 3D adaptados a las cirugías reparadoras, cirugías torácicas, cirugías maxilofaciales/Ortopédicas y Neumologías. La compañía respalda sus conocimientos sobre el control y la optimización de tecnologías 3D, como el procesamiento 3D de datos de imágenes médicas (tomografía de rayos X, resonancia magnética, …), diseño 3D (CAD), simulación por computadora, mecanizado 3D (fabricación sustractiva) e impresión 3D (fabricación aditiva).

3DN:  ¿Cuál es el proceso de fabricación de un implante?

Existen dos fases principales en el proceso de fabricación de un implante:

Fase de diseño: El primer paso es recibir los datos del paciente (escáner médico, MRI) de forma segura y desmaterializada, que nos son transmitidos por cirujanos y profesionales de la salud con quienes trabajamos.

El segundo paso es procesar estos datos para obtener el modelo 3D virtual del paciente con todos los tejidos de interés (piel, músculos, huesos, cartílago, grasa, …). Luego obtenemos el doble digital del cuerpo del paciente con un infrarrojo de precisión. Este paso usa un conjunto de algoritmos matemáticos y el uso de estaciones de computación de gráficos de alto rendimiento.

En este paciente doble digital, creamos por diseño asistido por computadora (CAD) el diseño del futuro implante personalizado. Este paso usa modelado 3D y software de simulación numérica. Así obtenemos el modelo digital 3D del futuro implante.

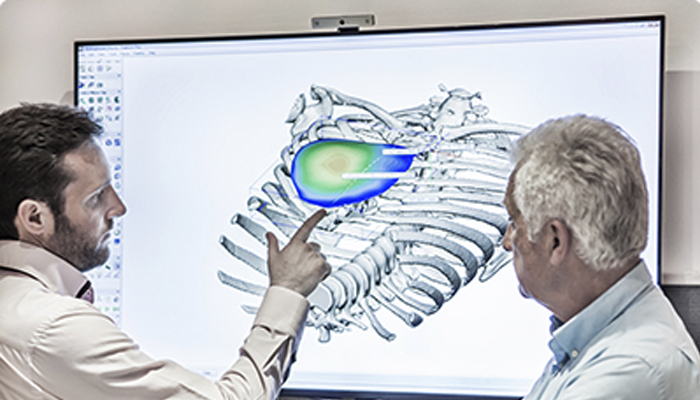

Concepción de implantes quirúrgicos personalizados debido a patologías torácicas

Fase de Fabricación 3D: El modelo 3D se envía a nuestras máquinas de mecanizado CNC o de impresión 3D para la realización del molde o el modelo positivo del implante. La elección de la tecnología de fabricación aditiva o sustractiva 3D dependerá de la complejidad geométrica del implante que se vaya a producir.

 En el caso de nuestros implantes 3D personalizados hechos de silicona de grado médico, los moldes y positivos se envían a nuestro socio en París, Groupe SEBBIN, líder francés en la fabricación de implantes médicos de silicona. Los implantes luego se esterilizan y se envían a los cirujanos.

En el caso de modelos anatómicos en 3D destinados a cirujanos y profesionales de la salud para la preparación y anticipación del procedimiento quirúrgico o la capacitación, se realizan directamente en AnatomikModeling mediante impresión 3D.

3DN: ¿Cuáles son los beneficios de la impresión 3D de modelos anatómicos? ¿Y cuáles son los límites?

El uso de la impresión 3D tiene varias ventajas: uno puede ir directamente del modelo digital en 3D al modelo anatómico físico, manteniendo una muy buena precisión. Ahorrar tiempo es importante con costos reducidos. Esto permite entrar completamente en la era de la personalización de dispositivos médicos.

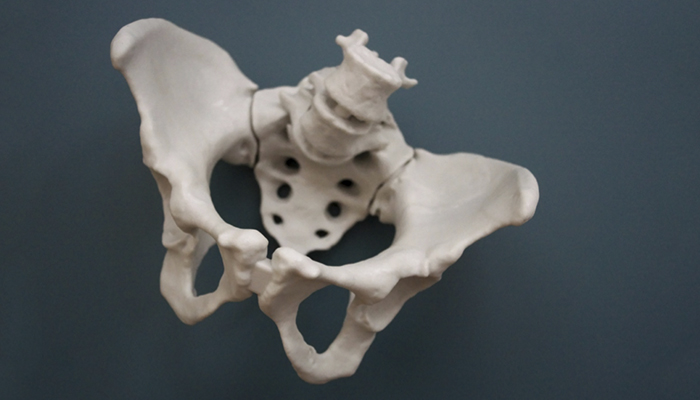

Modelo anatómico patológico

También es posible hacer modelos anatómicos tridimensionales con formas geométricas muy complejas que serían muy difíciles de obtener a través de técnicas de fabricación tradicionales.

En cuanto a los límites, se relacionan principalmente con los materiales disponibles en un contexto médico. De hecho, los estándares en vigor requieren el uso de materiales biocompatibles o que tengan propiedades validadas para la creación de moldes para evitar la transferencia de partículas o moléculas del molde al implante final. Los materiales que cumplen estos criterios y que se pueden usar en la impresión 3D médica todavía son pocos. Pero los fabricantes han entendido y están trabajando para proporcionar más materiales biocompatibles o cumplir con los estándares.

3DN: ¿Cuáles son sus desarrollos futuros de Anatomik Modeling?

Continuamente estamos invirtiendo en nuestros socios de investigación y desarrollo para llevar al mercado dispositivos médicos nuevos e innovadores, para enfrentar los desafíos de la medicina del mañana. Para los pacientes, el acceso a dispositivos médicos personalizados que se adaptan perfectamente a su anatomía permite una mejor calidad de vida y menores tasas de complicaciones. También reduce los costos médico-económicos de los sistemas de salud.

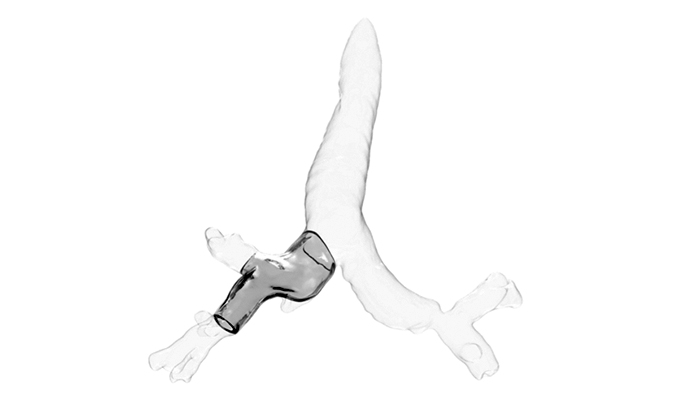

Vista en 3D de un stent

Actualmente contamos con una gama de implantes 3D adaptables que se comercializan en más de 35 hospitales y clínicas universitarias en Europa para las cirugías reconstructivas de malformaciones congénitas del pecho que afecta a uno de 300. Estos implantes están empezando a ser vendidos en América del Sur y en Asia. Actualmente formamos a unos veinte nuevos cirujanos de todo el mundo cada año, quienes luego se unen a nuestra red de cirujanos remitentes y ponen nuestros implantes. La idea es implementar esta red para permitir a los pacientes a encontrar un cirujano cerca de casa entrenado en las mejores prácticas para la colocación de nuestros implantes: es una importante garantía de calidad para el paciente.

Tenemos también una nueva generación de implantes de Neumología y Cirugía Torácica: stents traqueobronquiales de medición 3D. La pose estreno mundial se realizó en octubre de 2016 y que se encuentran actualmente en fase de ensayo clínico 1 con implantación en 10 pacientes del Departamento intervencionista del Hospital de la Universidad de Toulouse Neumología.

Recientemente, también hemos estado ofreciendo a los profesionales de la salud la impresión 3D de modelos anatómicos patológicos para preparar y anticipar mejor el procedimiento quirúrgico. También se pueden usar para entrenamiento quirúrgico basado en datos médicos reales.

3DN: ¿Cómo ves el futuro de las tecnologías 3D en el campo quirúrgico?

Las tecnologías 3D han estado presentes en el sector médico durante muchos años, particularmente con la explosión de las técnicas de imágenes médicas que proporcionan diagnósticos agudos sin tocar al paciente. La robótica guiada por imágenes médicas en tiempo real también está en auge. En el campo quirúrgico, la impresión 3D traerá una gran cantidad en un futuro próximo: la reducción de tiempo de funcionamiento ( «Plug & Play» implantes), los mejores resultados morfológicos y funcionales, menos complicaciones, una mejor gestión de las enfermedades complejas …

La llegada de nuevos biomateriales activos e inteligentes, tejidos y órganos completos impresos en 3D revolucionará la medicina del futuro. Hoy, solo estamos al principio, pero las cosas irán muy rápido. Estas tecnologías nos permitirán vivir mejor, más tiempo.

3DN: ¿Unas últimas palabras para nuestros lectores?

Todos los días, nuestra ambición es brindar nuevas soluciones terapéuticas para una mejor calidad de vida y un mejor cuidado de los pacientes. La personalización de nuestros dispositivos médicos gracias a las nuevas tecnologías 3D nos permite lograr este objetivo.

Para más información puedes visitar el sitio web oficial de AnatomikModeling.
