Rhinoceros: ¿Qué características tiene el software de modelado 3D?

Publicado el octubre 9, 2023 por Alicia M.

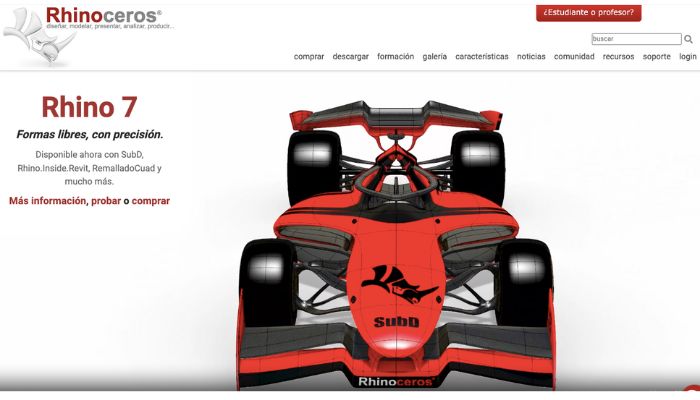

Uno de los softwares de modelado 3D más populares en la comunidad de makers es Rhinoceros. Basado en la geometría de NURBS, este software es normalmente utilizado para la arquitectura, el prototipado, la ingeniería y el diseño industrial, gráfico, naval y automotriz, entre otros. Su última versión, Rhino 7, ha mejorado a Rhino 6, la versión anterior, que de por sí se creó para eliminar los obstáculos que pueden surgir al utilizar el programa. Destaca la posibilidad de crear formas orgánicas con nuevas herramientas, así como complementos y algoritmos adicionales.

Pero antes, para los que no conozcan Rhino, el software fue creado por Robert McNeer & Associates, una empresa con sede en Barcelona dedicada a la venta, formación, marketing y soporte de software en Europa, Oriente Medio y África. Rhinoceros 3D era originalmente un complemento del software AutoCAD desarrollado por la multinacional Autodesk. El éxito de este software radica en que no hay límite para la complejidad o el tamaño de los dibujos. Pero, ¿qué se puede esperar exactamente de Rhino 7?

.

Las características principales del software

Para dar un contexto más general, Rhinoceros 3D es un software CAD con multitud de complejas herramientas de modelado 3D, que permiten crear formas inimaginables con gran precisión y detalle, ya sea a partir de un dibujo, un boceto o incluso un escaneado 3D. El software es compatible con la mayoría de programas de diseño, dibujo, CAM, prototipado, renderizado e ilustración. De hecho, Rhino 7 permite trabajar a partir de curvas o fórmulas matemáticas capaces de describir con precisión una forma 3D. En el sitio del desarrollador se especifica: «Las NURBS son representaciones matemáticas de la geometría 3D que pueden describir con precisión cualquier forma, desde una simple línea, círculo, arco o curva 2D hasta una superficie orgánica o un sólido 3D de forma libre muy complejo. Por su flexibilidad y precisión, los modelos NURBS pueden utilizarse en cualquier proceso, como la ilustración, la animación o la fabricación.»

Una vez que el usuario ha modelado el objeto, puede exportarlo en formato .STL u .OBJ, adecuado para la fabricación aditiva. Sin embargo, es importante señalar que la impresión 3D no es la especialidad de este modelador 3D. De hecho, la empresa señala que pueden ser necesarios algunos pasos para optimizar y preparar el archivo antes de imprimirlo. El más importante, por supuesto, es tener en cuenta que el diseño para impresión 3D no es como el diseño para otras piezas. Deben ser herméticas, con polisuperficie cerrada y aristas que no sean desnudas, válidas (es decir, que no tengan errores de geometría) y también suele ser necesario reducir el material utilizado para hacerlo más hueco (a diferencia de los programas diseñados específicamente para AM, esto no es algo que se pueda hacer automáticamente). Los usuarios también deben asegurarse de que las unidades están configuradas correctamente para la impresora, así como las tolerancias.



El software incluye multitud de funciones que permiten diseñar formas complejas.

Aún así, todavía es posible aprovechar una serie de funciones interesantes con Rhino 7 que también podrían aplicarse a la impresión 3D. Por ejemplo, Rhino.Inside.Revit que lleva Rhino y Grasshopper (otro popular software compatible con AM) al entorno Autodesk Revit. Grasshopper también está presente en una serie de plugins como Grasshopper Player (para convertir definiciones de Grasshopper en comandos de Rhino), Clash Detection (para encontrar dónde los objetos ocupan el mismo espacio) y Grasshopper Component Placeholders (como su nombre indica se trata de componentes marcadores de posición para plugins que faltan).

Pero eso no es todo. Con Rhino 7 también han incluido las nuevas herramientas SubD que ayudan a crear formas orgánicas rápidamente. Aunque esto es menos interesante para la impresión 3D (a pesar del creciente interés por la biomímesis en este campo), todavía podría ser útil para los usuarios, ya que también permite crear formas editables y muy precisas. Otras características se centran en la presentación y visualización, la agilización del flujo de trabajo, la corrección de errores y mucho más.

Adquirir una licencia para Rhinoceros

Si desea obtener el software Rhinoceros, sólo tiene que comprarlo en el sitio web oficial de la empresa. Encontrará varias opciones, dependiendo del tipo de licencia que busque. La última versión, Rhino 7, para Windows y Mac, tiene un precio de 995 euros (frente a los 595 euros de una actualización de una versión anterior). Para estudiantes y profesores, la empresa lanza una oferta especial: 195 euros para Windows y Mac (95 euros por una actualización de una versión antigua).

La popularidad de Rhinoceros ha llegado a diferentes industrias debido a su diversidad, a sus múltiples funciones y el relativo bajo coste. Una razón del crecimiento es la cantidad de formatos con los que puede operar, actuando como herramienta de conversión. Esto permite romper las barreras de compatibilidad entre programas durante el proceso de diseño. Puedes encontrar más información en la web de Rhinoceros, aquí.

¿Qué piensas del software de modelado 3D, Rhinoceros? Deja tus comentarios en nuestras redes sociales: Facebook, Twitter, YoutubeRSS. Sigue toda la información sobre impresión 3D en nuestra Newsletter semanal.

 *Créditos de las fotos: Rhinoceros
