¿Por qué se produce el efecto ghosting en la impresión 3D y cómo puede evitarse?

Publicado el diciembre 27, 2022 por Maria Jose R.
ghosting

Todo usuario debería tener claro que la impresión 3D no siempre funciona a la perfección. Además del encordado o stringing, en el que hilos finos de filamento se estiran entre zonas no impresas, otro reto es el efecto fantasma o también llamado ghosting. El término ghosting en este caso es muy apropiado, ya que las estructuras o líneas impresas en 3D se repiten de forma debilitada en la pieza. Esto significa que si imprime un logotipo redondo, por ejemplo, después de la impresión se encontrarán otras impresiones no deseadas del logotipo en la pieza impresa en 3D. Visualmente, también se puede pensar en el siguiente escenario: se lanza una piedra al agua, que entonces crea ondas que aparecen cada vez más tenues y alejadas del impacto de la piedra y el agua. Este es el caso del efecto ghosting en la impresión 3D, que se produce de forma muy sutil.

Sin embargo, estos duplicados de rasgos anteriores en la superficie impresa sólo se hacen realmente evidentes cuando les incide la luz en un ángulo determinado. Esto ocurre cuando se utilizan filamentos. Aunque este problema de impresión no siempre afecta necesariamente a toda la pieza, un patrón tan ondulado o alterado causado por las vibraciones de la impresión puede arruinar toda una pieza impresa en 3D. Como ya se ha mencionado, los efectos ghosting están causados por la vibración de la presión, que puede tener diferentes desencadenantes. A continuación repasaremos estos factores y explicaremos qué ajustes se debem realizar para evitarlos.

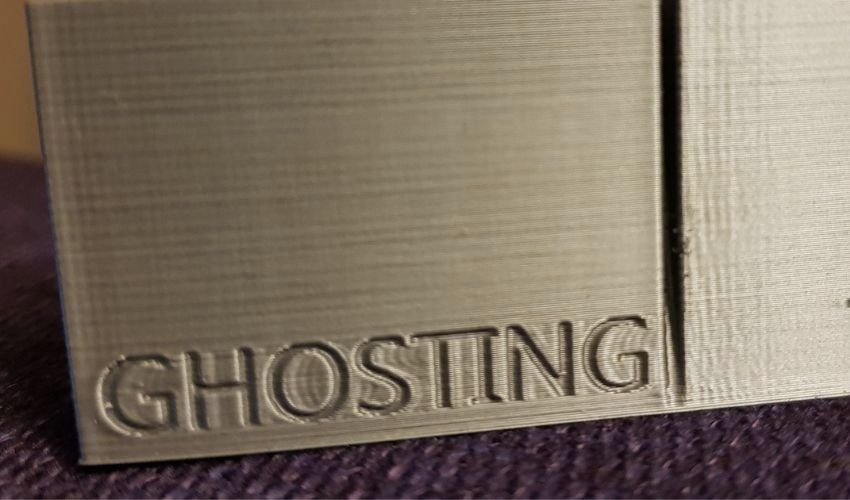

El efecto ghosting puede destruir componentes enteros impresos en 3D. (Créditos: Tech2C)

¿Cuándo se produce el efecto ghosting y qué se puede hacer al respecto?

Cuando se habla de ghosting en impresión 3D, una de las principales causas que le viene a la mente a la mayoría de la gente es sin duda una velocidad de impresión demasiado alta, ¡y con razón! Aunque los usuarios se benefician de una mayor velocidad de impresión, reduciendo así el tiempo total de impresión, también aumenta las posibilidades de un mayor momento de inercia, que es responsable de la cantidad de resistencia y, por tanto, de las imágenes ghosting. Si el cabezal de impresión avanza a una velocidad demasiado alta, necesitará más fuerza para detenerse y poder cambiar de dirección para seguir imprimiendo. Si trabajas con filamentos comunes como PLA o ABS, la velocidad media de impresión es de 50 a 60 mm/s, pero si se supera drásticamente, aumenta el riesgo de ghosting. Sin embargo, además de la velocidad de impresión, también hay que prestar atención a la velocidad de marcha, es decir, a los momentos en los que no sale material por la boquilla.

Además, los parámetros de aceleración y sacudida durante la impresión pueden influir en las imágenes ghosting. Sabemos que el cabezal de impresión nunca se mueve continuamente, sino que hace pausas y vuelve a coger velocidad, como cuando imprime esquinas o curvas. Es importante que adaptes los ajustes para que el cabezal de impresión no tenga que hacer arranques y paradas desagradables, ni al desacelerar ni al acelerar después, porque esto puede provocar vibraciones no deseadas en todo el hardware y, a la larga, imágenes ghosting durante la impresión 3D. Algunas impresoras 3D ofrecen la opción adicional de activar el control de sacudidas, es decir, el cambio de velocidad que el cabezal de impresión capta durante la aceleración. Por lo tanto, asegúrate de que estos dos valores se reducen al mínimo cuando sea necesario.

Puede que este consejo sobre cómo evitar el efecto ghosting durante la impresión 3D no te sorprenda demasiado, pero es importante volver a insistir en ello: asegúrate de que tu impresora 3D es realmente estable. Aunque ya hemos señalado que las vibraciones que causan el efecto ghosting se originan en el cabezal de impresión, pueden amplificarse aún más con una impresora 3D inestable. Así que asegúrate de que tu impresora 3D está sobre una superficie plana y resistente y no sobre una mesa tambaleante, por ejemplo. También puedes considerar el uso de una almohadilla antivibración, ya que estas almohadillas absorben específicamente las vibraciones y reducen así las imágenes ghosting.

La importancia de una impresora 3D estable

Si bien estamos hablando de falta de estabilidad en relación al ghosting en la impresión 3D, también es importante señalar que esto también puede ocurrir debido a correas sueltas. Tanto las correas demasiado apretadas como las demasiado flojas pueden causar problemas de impresión. Sin embargo, cuando se trata de imágenes fantasma, en este caso se deberá normalmente a la flojedad, que provoca vibraciones. Como complemento, puedes considerar la posibilidad de añadir abrazaderas al bastidor de tu impresora 3D para maximizar la rigidez.

Además, para evitar el riesgo de efecto fantasma, es aconsejable investigar el peso del cabezal de impresión, ya que influye directamente en la vibración. Especialmente, un mayor peso también genera mayores fuerzas al cambiar de dirección. Esto significa que, cuanto más pesado sea el extrusor, más peso de herrajes habrá sobre el bastidor móvil, lo que aumentará las vibraciones de retardo cuando el extrusor se detenga. Sin embargo, es posible que en algunos casos se pueda minimizar el peso montando otros herrajes. Ten en cuenta, que esta solución sólo debe considerarse en casos realmente drásticos.

Teniendo en cuenta el número de posibles factores que pueden provocar el efecto fantasma en la impresión 3D, podemos ver al mismo tiempo toda una gama de posibilidades para solucionarlo inmediatamente. No es ningún secreto que el ghosting es un problema común cuando se trata de imprimir con tecnología FDM y, a pesar de su prevalencia, debe remediarse con cuidado.

¿Ha experimentado alguna vez un caso de ghosting en la impresión 3D? Deja tus comentarios en nuestras redes sociales: FacebookTwitterYoutube y RSS. Sigue toda la información sobre impresión 3D en nuestra Newsletter semanal.

*Créditos foto de portada: Prusa3D Forum
