Was macht die Modellierungssoftware FreeCAD so beliebt?

Am 18. Oktober 2023 von Sandra S. veröffentlicht
FreeCAD

Um in 3D zu drucken, muss man ein 3D-Modell zum Slicen, oder auf Deutsch „Schneiden“, an den 3D-Drucker schicken. Es gibt Seiten wie Thingiverse, auf denen man verschiedene 3D-Dateien dieser Art herunterladen kann. Wenn Sie jedoch selbst ein Modell erstellen möchten, müssen Sie eine 3D-Modellierungssoftware verwenden, wie zum Beispiel FreeCAD. FreeCAD wurde von Jürgen Riegel, Werner Mayer und Yorik van Havre entwickelt und ist eine Software, die dafür bekannt ist, dass sie Open-Source und kostenlos ist.

FreeCAD ist eines der beliebtesten Modellierungsprogramme auf dem Markt. Es wird zum Entwerfen von Objekten jeder Größe verwendet und ist, wie der Name schon sagt, kostenlos. Derzeit hat FreeCAD über 25.000 aktive Mitglieder in seiner Community und in seinem Forum, die sich regelmäßig über neue Funktionen und Verbesserungspunkte der Modellierungslösung austauschen. Die Zahl der Downloads der Software ist nicht bekannt, dürfte aber deutlich höher liegen. FreeCAD ist besonders im Bereich Produktdesign und innerhalb der Industrie beliebt, kann aber auch für private Zwecke genutzt werden. Die Software eignet sich sowohl für Anfänger als auch für Fortgeschrittene und bietet neben der CAD-Modellierung noch viele weitere Funktionen. Sie können es zum Beispiel für Simulationen verwenden. Es handelt sich um eine parametrische Software, was bedeutet, dass einzelne Elemente und ihr Verhältnis zu anderen Elementen angepasst werden können: Der Benutzer modelliert, indem er programmiert. Die Anpassung der Verhältnisse dieser Elemente kann zur Schaffung sehr komplexer Strukturen führen. Eine Schlüsseleigenschaft von FreeCAD ist, dass der Benutzer ständigen Zugriff auf die Originalskizzen hat.

freecad

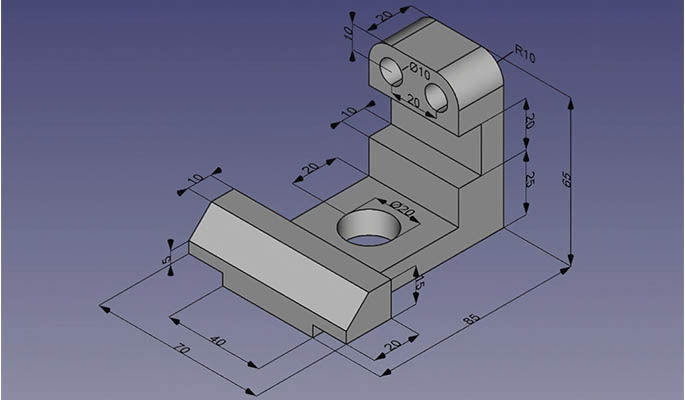

FreeCAD ist eine parametrische Open-Source-Software zum Entwerfen von Teilen jeder Größe.

FreeCAD unterstützt eine Vielzahl von Dateiformaten, darunter STEP, IGES, STL, SVG, DEX, OBJ, IFC und DAE und ist mit Windows, Linux und Mac kompatibel. Die Software lässt ein großes Maß an Freiheit zu und ist gerade deswegen auch so beliebt. Die Nutzer können die Fähigkeiten der Software mithilfe verschiedener kostenloser Plug-ins erweitern. Die Auswahl an diesen ist sehr groß, sodass FreeCAD von verschiedenen Anwendern optimal genutzt werden kann: von Konstrukteuren, Mechanikern, Architekten, Lehrern und sogar von Schülern. Online stehen zahlreiche Tutorials zur Verfügung, so dass jeder seine Fähigkeiten leicht steigern kann.

Hauptfunktionen von FreeCAD

Innerhalb von FreeCAD ist die erste Methode zur Modellierung von Festkörpern die Geometrie zur Konstruktion von Festkörpern (GCS). Sie erfordert die Verwendung des FreeCAD-Werkzeugs „Teil“. Bei der GCS wird das 3D-Modell aus sogenannten „primitiven“ Formen wie Würfeln, Zylindern, Kugeln und Kegeln erstellt. Die gewünschten Formen können durch die Kombination dieser primitiven Formen erreicht werden: Subtraktion einer Form durch eine andere oder Schnittpunkt zweier Formen. Die Formen können auch verändert werden, z. B. durch Anbringen von Verrundungen (Abrundungen) oder Kanten.

FreeCAD ermöglicht auch das Erstellen von 2D-Skizzen, die dann in 3D-Modelle umgewandelt werden können. Die 2D-Skizze beschreibt grob die spätere Form des Modells. Diese entsteht, wenn der Benutzer verschiedene Punkte setzt und diese miteinander verbindet. Die Skizze kann mithilfe der intuitiven Benutzeroberfläche aus verschiedenen Blickwinkeln betrachtet werden. Es ist auch möglich, verschiedene Beziehungen zwischen den Linien festzulegen, wie z. B. ihre Winkel und dann ihre Größe zu ändern. Wenn diese geändert wird, bleiben die Beziehungen zwischen den Linien unverändert. Die Umwandlung des 2D-Modells in ein 3D-Modell erfolgt, indem über die Skizze eine Ebene gelegt wird, deren Dicke vom Benutzer bestimmt wird. Auf der Grundlage der Skizze wird in kürzester Zeit eine dreidimensionale Struktur erstellt.

freecad

Die Software ist parametrisch: Sie ermöglicht es, die Vorlage einfach anhand von Parametern zu verändern.

Das 3D-Modell kann dann genauso gedreht werden wie das 2D-Modell und es können verschiedene Änderungen vorgenommen werden; man kann zum Beispiel Löcher in das Modell bohren. Die Benutzeroberfläche von FreeCAD ist besonders ergonomisch, da der Benutzer immer zur ursprünglichen Skizze zurückkehren und diese leicht ändern kann. So kann sich die Kreativität entfalten und es ist leichter, mehrere Iterationen durchzuführen. Schließlich kann die Skizze in einem der vielen verfügbaren Dateiformate gespeichert, direkt an einen Slicer wie Cura gesendet und anschließend ausgedruckt werden. Weitere Informationen finden Sie auf der offiziellen Website.

Funktionen der neuesten FreeCAD Version

Die letzte Version ist FreeCAD 0.21 und wurde im August 2023 veröffentlicht. Zu den Neuerungen gehören Verbesserungen der Benutzeroberfläche, wie z. B. ein aktualisierter Navigationswürfel für mehr Ergonomie oder die Möglichkeit, sich überschneidende Objekte abzutrennen. Neu sind auch das Core-System, die API (Application Programming Interface) zur Nutzung der Softwarefunktionen, der Addon Manager (Plug-in-Manager) und die verschiedenen Workbenches (Werkbänke) der Software. Die Versionshinweise zu FreeCAD 0.21 finden Sie HIER.

Haben Sie schon Erfahrungen mit FreeCAD? Hatten Sie bereits Gelegenheit ein E-Bike des deutschen Herstellers zu testen? Lassen Sie uns gerne einen Kommentar da, oder teilen Sie es uns auf Facebook oder  LinkedIN  mit. Möchten Sie außerdem eine Zusammenfassung der wichtigsten Neuigkeiten im 3D-Druck und der additiven Fertigung direkt und bequem in Ihr Postfach erhalten? Dann registrieren Sie sich jetzt für unseren wöchentlichen Newsletter.
