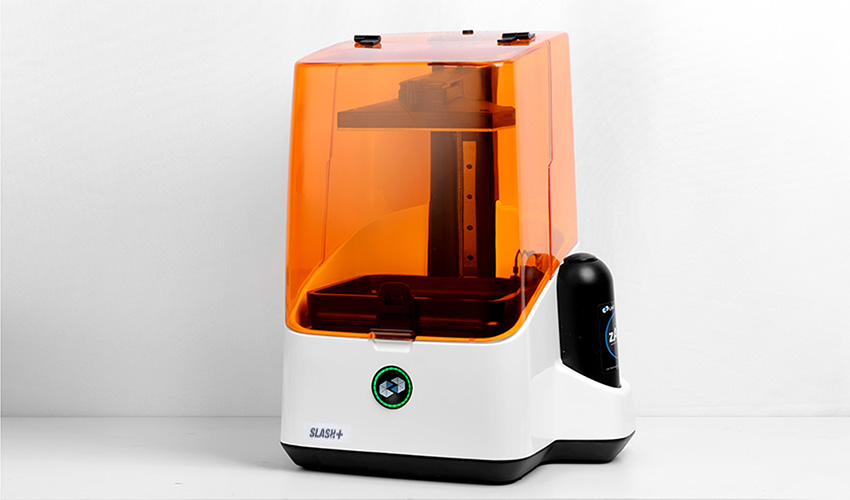

3Dnatives Labor: Der 3D-Drucker Slash+ von UNIZ im Test

Im Jahr 2016 machte sich der Hersteller UNIZ3D einen Namen, indem er eine halbe Millionen Dollar in einer Kickstarter Kampagne für den Hochgeschwindigkeits-3D-Drucker „Slash“ sammelte. Sein Geheimnis? Sie verwenden einen LCD-Display anstelle eines Lasers und benutzen ein optimiertes Kühlsystem („Cooling System“) für den Druckprozess und das alles für einen Kaufpreis unter 5.000€.

Vor kurzem brachte das Unternehmen sein erstes 3D-Drucker-Upgrade mit dem Slash Plus auf den Markt. Mit der angekündigten Druckgeschwindigkeit von 200mm/h ist der Slash+ der schnellste 3D-Desktopdrucker auf dem Markt. Auf der Leistungsseite kündigt der Drucker von UNIZ3D eine XY-Auflösng  von 75 Mikrons bei einer Mindestschichtdichte von 10 Mikron an.

Um die Vor- und Nachteile abzuwägen, hatten wir dank eines Darlehens des französischen Distributors Atome 3D das Vergnügen die Maschine im 3Dnatives Lab zu erhalten. Unten finden Sie einen kompletten Test um zu erfahren, was der 3D Slash+ Drucker wirklich wert ist. Ist er wirklich so schnell? Leidet die Druckqualität darunter? Und kann Slash+ mtit anderen SLA-Desktopprodukten konkurrieren?

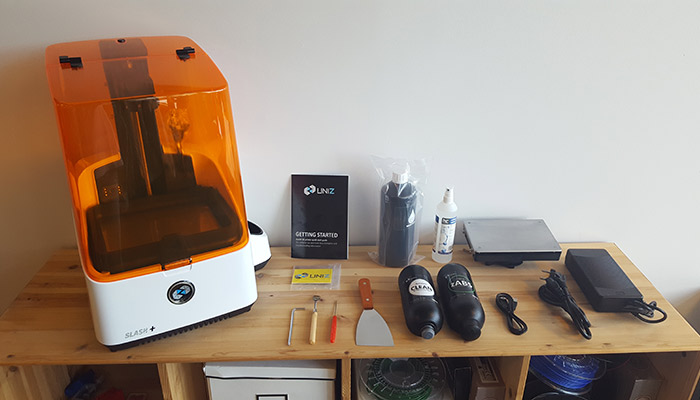

Der 3D Slash+ Drucker von UNIZ3D und sein vielfältiges Zubehör

1. Das Auspacken

Der 3D Slash+ Drucker wird in einer gut durchdachten Verpackung geliefert, dennoch sollten Sie ihn mit der Hilfe einer zweiten Person aus der Verpackung nehmen. Einmal geöffnet hat die Maschine eine Größe von 350 x 400 x 530 mm, ähnlich wie Formlabs Form 2 (350 x 330 x 520 mm). Optisch ist der Slash+ mit einer weißen Kohlefaser und einem verstärkten Stahlchassis ausgestattet, was eine solide Maschine suggeriert. Ein erster sichtbarer Punkt ist das Fehlen eines Kontrollbildschirms, was bedeutet, dass die Druckverwaltung direkt von der Computersoftware ausgeführt wird.

Zum Zubehör gehören die Druckerschale, der Resintank, die Stromkabel, eine Schnellstartanleitung, sowie eine grüne zABS-Resinpatrone, eine leere Patrone zum Reinigen des Resines und verschiedene Werkzeuge wie ein Inbusschlüssel, zwei Spatelgrößen, eine Nadel zum Öffnen der Resinpatronen und schließlich Schleifpapier für die Endbearbeitung. Im Rahmen des Tests lieferte uns der Atome 3D-Distributor auch eine 1L Snow White Blanche Resinpatrone von Funtodo (~ 50€) sowie ein Isopropylalkohol-Spray, das für die Reinigung Ihrer Teile am Ausgang des Druckens unerlässlich ist.

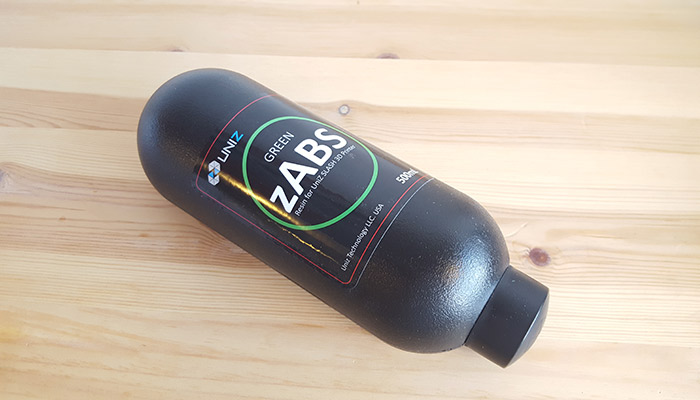

Die grüne zABS Resinpatrone, die mit dem 3D Slash+ Drucker geliefert wird. Verkaufspreis 69€HT.

2. Der Zusammenbau

Um die Maschine starten zu können, müssen Sie lediglich der mitgelieferten Anleitung folgen. Der erste Schritt besteht darin, die Stromversorgung anzuschließen und das Gerät an Ihr WLAN-Netzwerk anzuschließen, um das Produkt zu aktivieren. Weiterhin müssen Sie zwei Aktionen durchführen, die nicht in der Papierführung angegeben sind, dafür jedoch in den Videos von UNIZ3D´s YouTube-Kanal: Entfernen Sie die Schuztfolie, die sich zwischen dem LCD-Displays und dem Resinbehälter befindet und befestigen Sie den Resinfüllstandssensor am Behälter.

Anschließend können Sie das mit dem 3D Slash+ Drucker gelieferte Resin installieren. Setzen Sie die Patrone einfach in den entsprechenden Raum ein (achten Sie darauf, die Kappe zu entfernen), durchstechen Sie diese mit der Nadel aus dem Zubehör und befestigen Sie dann die Kappe wieder am anderen Ende der Flasche. Damit das Resin automatisch in die Schale gießt, müssen Sie warten, bis die Druckersoftware installiert ist.

Obwohl die Inbetriebnahme recht einfach ist, muss man zugeben, dass die zur Verfügung gestellte Dokumentation relativ einfach und ausschließlich in englischer Sprache vorliegt. Grundlegende Informationen, die für Neulinge möglicherweise nicht offensichtlich sind, wie z.B. Resinwechsel, Maschinenwartung oder Druckmedienverwaltung fehlen. Jedoch sind verschiedene inoffizielle Führer, die von einer wachsenden Gemeinschaft geschrieben wurden im Internet aufgetaucht. So auch diese. Wir möchten Sie weiterhin dazu auffordern, sich die vielen Tutorial-Videos auf YouTube anzusehen, einschließlich derjenigen auf dem UNIZ3D-Kanal.

Was die Materialien betrifft, so hatte UNIZ3D die gute Idee, seinen 3D-Drucker auch für Konkurrierende Fesine zu öffnen, obwohl die Marke ihr eigenes Sortiment anbietet. Bei diesem Test konnten wir das schneeweiße Resin von FunToDo testen. Um es zu verwenden, müssen Sie es manuell in den Tank des Druckers gieße, aber auch die richtige Polymerisationsparameter auswählen.

Um die Installation abzuschließen, ist das Nachbehandlungsset von Formlabs einschließllich der Teilereinigungstabletts ein Zubehör, was so manchem fehlen könnte. Der Kauf von zwei hermetischen Boxen ist jedoch sehr gut für einen noch günstigeren Preis möglich.

3. Die Software

Einfach Uniz genannt, ist die vom Hersteller entwickelte Software mit Windows 7SP1+ und Mac OS X 10.8+ kompatibel und zum Zeitpunkt des Tests nur in Englisch oder Chinesisch verfügbar. Es bietet eine insgesamt gute Ergonomie. Sie können alle grundlegenden Änderungen an 3D-Dateien vornehmen (verschieben, drehen, vergrößern), Druckmedien erzeugen (mit der Möglichkeit, bestimmte Medien im erweiterten Modus hinzuzufügen oder zu entfernen) und das Modell ausschneiden.

Es bietet ebenfalls ein Drucker-Bedienfeld. Es stehen verschiedene Befehle zur Verfügung, wie zum Beispiel die Möglichkeit den Tank mit Resin zu füllen/leeren, die Möglichkeit, den Tankboden durch Bedrucken eines dünnen Resinfilms zu reinigen, oder eine Z-Achsen-Kalibrierung. Schließlich liefert es verschiedene Informationen über die geschätzte Druckzeit, die Menge des verwendeten Resines, die Anzahl der Schichten usw.

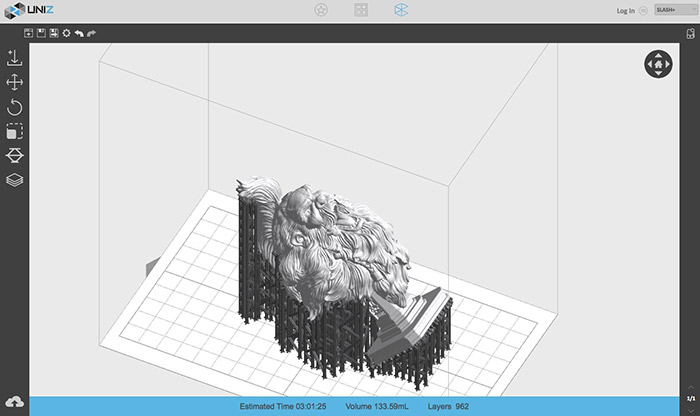

Überblick über die mit Slash+ gelieferte UNIZ-Software

4. Das Drucken

Nachdem der Supprt hinzugefügt wurde und durch die Druckersoftware die Schichtungen bestimmt wurden, müssen Sie nur noch mit dem Drucken loslegen. Stellen Sie sicher, dass der Resinstand im Tank ausreichend ist und unterbrechen Sie gegebenenfalls den Druckvorgang um den Tank wieder aufzufüllen. Vor dem Drucken kann eine automatische Tankbefüllung gewählt werden. Der Lärmpegel ist zwar etwas höher als bei Form 2, aber dennoch gut geeignet und kompatibel für den Einsatz in einem offenen Büro.

Der andere Punkt, der betont werden muss, ist die Druckgeschwindigkeit, die den Status des Slash+ als Hochgeschwindigkeits-3D-Drucker bestätigt hat. Beispielsweise kündigt die Perform-Software von Formlabs eine Druckzeit von 8,34 Stunden für die Produktion der 3D-Büste „The Bearded Yell“ in 100 Mikron (953 Druckschichten und 131,47 mL) an. Bei dem Slash+ 3D-Drucker zeigt die UNIZ-Software bei gleicher Schichtdichte und Modellneigung (962 Druckschichten und 133,59 mL) eine Fertigungszeit von nur 3,01 Stunden an. Slash+ ist also wirklich schnell!

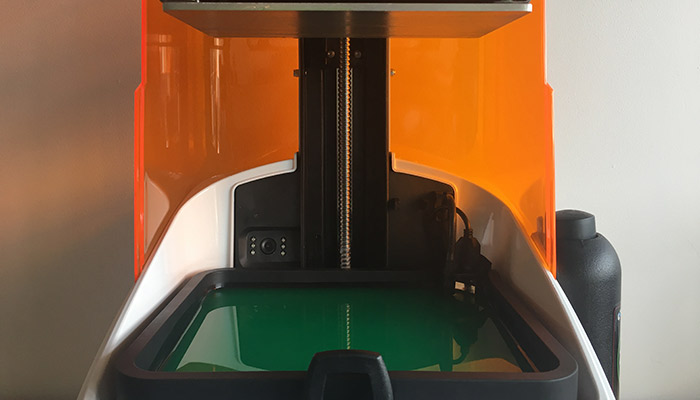

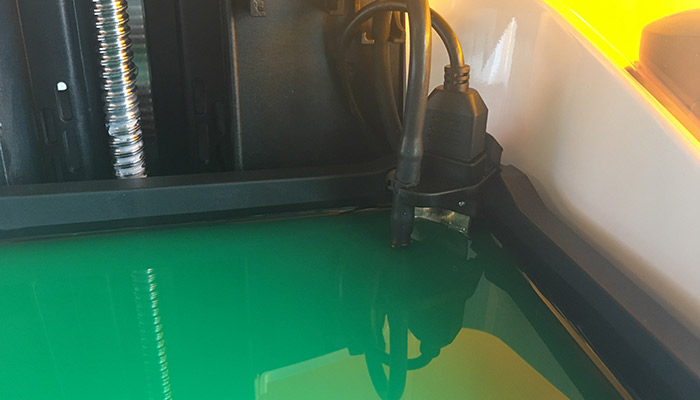

Zoom auf den Füllstandssensor des Tanks

Beachten Sie, das die PreForm-Software gerne mehr Supporte hinzufügt als bei UNIZ. Dies verbraucht natürlich mehr Zeit für den Druck, kann jedoch auch unangenehme Überraschungen vermeiden. Auch diese Geschwindigkeitsprüfung sind eng mit dem verwendeten Resines verbunden. UNIZ3D-Resin hat eine relativ kurze Belichtungszeit für jede Schicht, während FunToDo-Resin eine Belichtungszeit von 5 bis 7 Sekunden benötigt, was die Druckzeit entsprechend verlängert.

Interessant wird dies vor allem dadurch, dass sich die Druckzeit beim Hinzufügen von weiteren Objekten auf dem Tray nicht verlängert. Das Drucken eines Zahnmodells ist mit 30 Minuten zwar schnell, aber die Verwendung eines LCD-Displays anstelle eines Lasers bedeutet auch, dass die Zeit für den 3D-Druck exakt bleibt, ob man nun ein Modell, sechs oder sieben Zahnmodelle druckt.

Hier ist jedoch zu beachten, dass bei diesem Vergleich mit der SLA-Technologie wichtige Parameter wie die Oberflächenqualität des Bauteils, die Druckerfolgsrate oder die erforderliche Nachbearbeitungszeit nicht berücksichtigt werden.

Nachfolgend sehen Sie die Druckergebnisse des 3D-Slash+ Druckers. Das Erscheinungsbild bleibt sehr sauber und ähnelt weltweit anderen Resinmaschinen auf dem Markt. Die folgenden Teile wurden nicht nachbehandelt. Sie wurden einfach mit Isopropylalkohol gereinigt. Es ist jedoch möglich, sie in einem UV-Ofen weiter zu verfestigen oder leicht zu schleifen, um die Oberflächenbeschaffenheit zu verbessern.

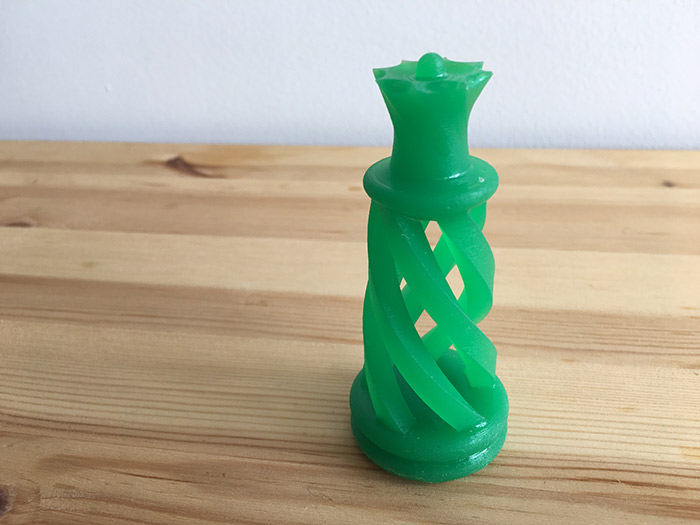

Modell „Queen“ aus der Bibliothek von UNIZ

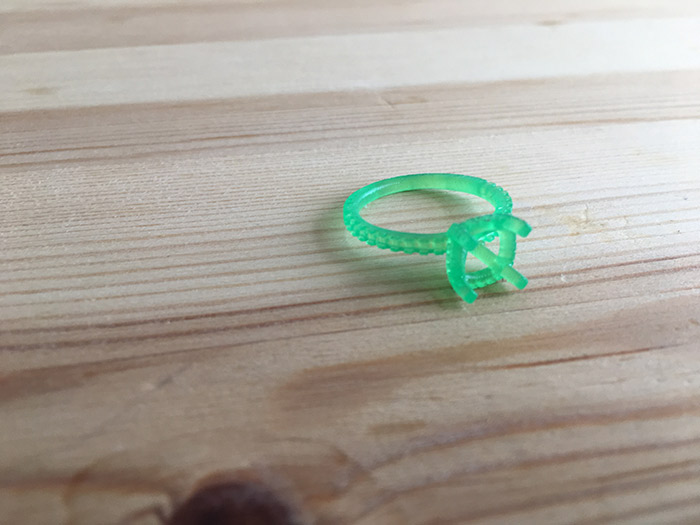

Modell „Ring“ von Thingiverse

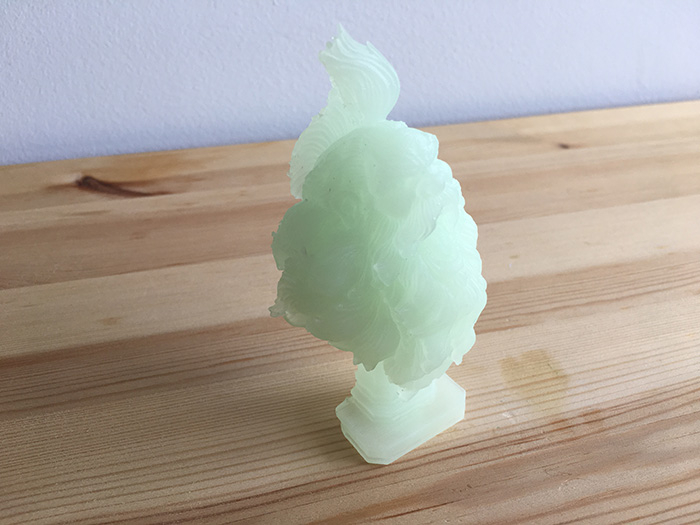

Modell „The bearded Yell“ von bendansie aus Thingiverse

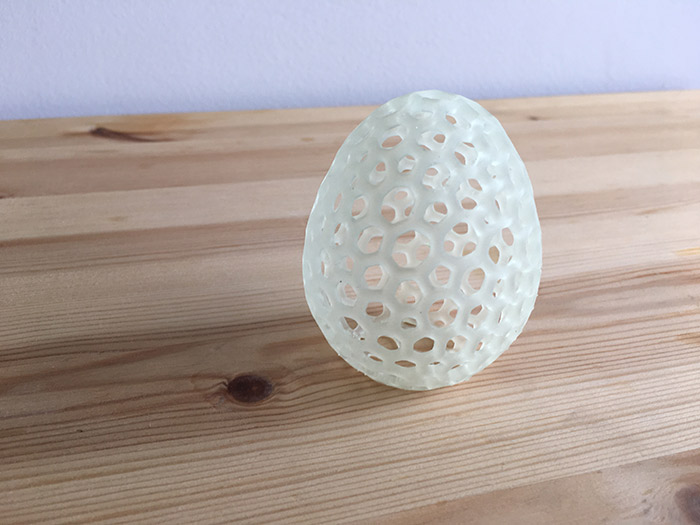

Modell „Voronoï Loopy“ von Antonin Nosek aus Thingiverse

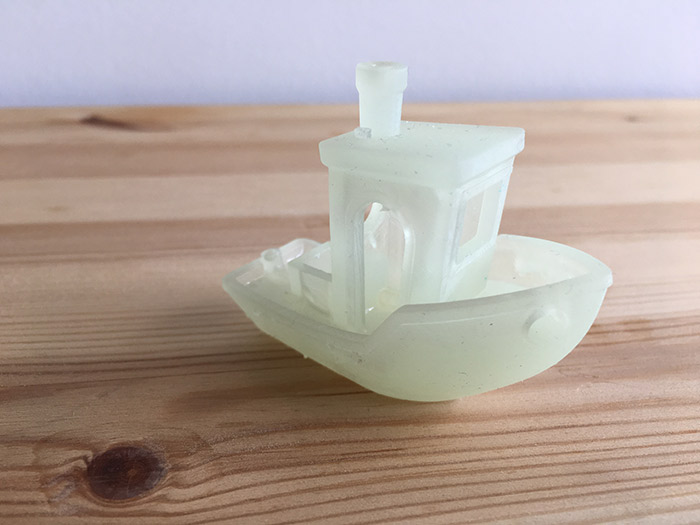

Modell „3DBenchy“ von Creative Tools aus Thingiverse

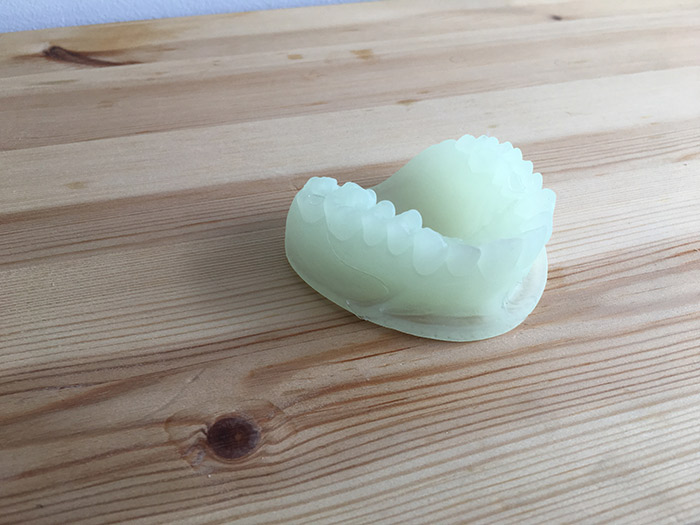

Modell „Dental model“ von kikique aus Thingiverse
