Alles, was Sie über OBJ-Dateien für den 3D-Druck wissen müssen

Am 27. Dezember 2024 von Astrid Z. veröffentlicht

Wenn man über Dateiformate für den 3D-Druck spricht, denkt man häufig zuerst an an STL, vor allem wenn man nicht in der Branche arbeitet. Aber STL ist nicht das einzige Format, das für 3D-Druck-Dateien in Frage kommt. Von 3MF bis AMF und vielen anderen gibt es eine ganze Reihe von 3D-Druck-Dateiformaten. Aber heute wollen wir uns eines der beliebtesten genauer ansehen: OBJ.

Eine OBJ (oder .obj)-Datei ist ein so genanntes Geometriedefinitionsdateiformat. Wie auch STL ist OBJ ein Mesh-Dateiformat und es wurde von Wavefront Technologies für sein Animationspaket Advanced Visualizer in den späten 1980er Jahren entwickelt. Es ist weit verbreitet unter denjenigen, die im Bereich 3D-Design und -Grafik arbeiten, einschließlich Spiele und virtuelle Umgebungen, Animation und Filmindustrie, Architekturvisualisierung und natürlich 3D-Druck und Prototyping. Aber warum sollte man dieses Dateiformat anderen vorziehen? Welche Vorteile bietet die Verwendung von OBJ für den 3D-Druck? Wir haben uns das genauer angesehen.

OBJ-Dateien können mit gängiger Modellierungssoftware wie SketchUp erstellt werden.

Warum sollte man das Dateiformat für den 3D-Druck verwenden?

Nach STL-Dateien ist OBJ eines der am meisten verbreiteten Dateiformate in der additiven Fertigung, auch wenn 3MF ebenfalls stark an Popularität gewonnen hat. Die Gründe dafür liegen auf der Hand: Es ist möglich, mit vielen verschiedenen 3D-Modellierungssoftwares auf diese Dateien zuzugreifen und sie können mit einer breiten Palette von Slicern verwendet werden. Außerdem bietet das Format einige Vorteile gegenüber anderen Dateitypen.

Ein bemerkenswerter Vorteil ist, dass OBJ-Dateien relativ leicht zu lesen sind. Da es sich um ein ASCII-Dateiformat handelt, liegen sie oft als Text vor, bis sie von Slicern verarbeitet werden müssen, so dass die Designer schnell erkennen können, was in der Datei enthalten ist. Technisch sehr versierte Benutzer können sie sogar direkt in einem Textverarbeitungsprogramm bearbeiten.

Außerdem enthalten OBJ-Dateien mehr Informationen als einfache STL-Dateien. Genauer gesagt, können in OBJ-Dateien Daten über Farbe, Textur und Material sowie vollständigere Geometrieinformationen gespeichert werden. Vor allem Farbe und Textur sind von zunehmender Bedeutung. Es ist jedoch zu beachten, dass zumindest für Textur und Farbe eine zusätzliche Datei, das MTL-Format, neben der regulären OBJ-Datei verwendet werden muss. Darüber hinaus führt die Möglichkeit, Daten über andere Geometrien als Dreiecke, einschließlich Polygone, Vierecke, Freiformkurven und Flächen in OBJ-Dateien zu speichern, auch zu einer genaueren Speicherung von Modellen.

OBJ-Dateien können im Vergleich zu Dateiformaten wie STL mehr Formen, einschließlich Kurven, enthalten (Bild: Blender)

Das bedeutet jedoch nicht, dass OBJ-Dateien nicht auch ihre Nachteile haben. Aufgrund der großen Menge an Informationen, die in den Dateien enthalten sind, neigen sie dazu, langsam und ineffizient zu sein. Infolgedessen kann sowohl die Freigabe als auch die Bearbeitung zeitaufwändig sein.

Dennoch kann OBJ eine gute Wahl für Benutzer sein, die an komplexen Designs arbeiten oder solche, bei denen Textur und Farbe erforderlich sind. Dies macht OBJ zu einem beliebten Format für den mehrfarbigen 3D-Druck, obwohl dies natürlich auch mit anderen Dateiformaten wie 3MF möglich wäre. Ein enormer Vorteil, wenn man bedenkt, dass es immer mehr 3D-Drucker gibt, auf denen man mit mehreren Farben gleichzeitig drucken kann.

So verwendet man OBJ-Dateien

Ähnlich wie bei STL-Dateien gibt es auch Plattformen, von denen Sie OBJ-Dateien herunterladen können, z. B. TurboSquid, Thingiverse, Printables, Thangs und Free3D. Sie können auf den meisten CAD-Plattformen, darunter SOLIDWORKS, Fusion 360, Blender und Cinema 4D, geöffnet und gestaltet werden. Sie können auch mit Programmen wie Meshlab repariert werden.

Beachten Sie jedoch, dass die Tatsache, dass es sich bei einem 3D-Modell um eine OBJ-Datei handelt, nicht bedeutet, dass es automatisch für den 3D-Druck geeignet ist. Da diese Dateien häufig für Grafiken verwendet werden, gibt es auch Funktionen, die mit einem 3D-Drucker nicht kompatibel sind. Um sicherzustellen, dass die Datei geeignet ist, sollten Sie die grundlegenden Tipps für das Design für die additive Fertigung beachten, darunter konsistente Normalen, Wasserdichtheit, keine nicht-verzweigten Kanten, keine sehr kleinen Merkmale und eine Mindestwandstärke.

OBJ-Dateien eignen sich gut für komplexe Formen. (Bild: Florida State University)

Es ist schwer zu sagen, welches Dateiformat am besten für den 3D-Druck geeignet ist. Vielmehr sollten die Benutzer sicherstellen, dass sie ihre spezifischen Projekte berücksichtigen, um besser zu verstehen, welches Dateiformat für ihre jeweiligen Anforderungen geeignet ist. Unabhängig davon kann man sagen, dass OBJ-Dateien ein interessantes Format für diejenigen sind, die Texturen und Farben einfügen möchten und Slicer verwenden, die nicht mit 3MF kompatibel sind. Dieses Dateiformat kann auch für Künstler wie Game Designer geeignet sein, die dasselbe Modell sowohl als virtuelles Objekt als auch als physische Darstellung im 3D-Druck verwenden.

Haben Sie bereits Erfahrungen mit OBJ-Dateien? Lassen Sie uns gerne einen Kommentar da, oder teilen Sie es uns auf Facebook oder  LinkedIN  mit. Möchten Sie außerdem eine Zusammenfassung der wichtigsten Neuigkeiten im 3D-Druck und der additiven Fertigung direkt und bequem in Ihr Postfach erhalten? Dann registrieren Sie sich jetzt für unseren wöchentlichen Newsletter.

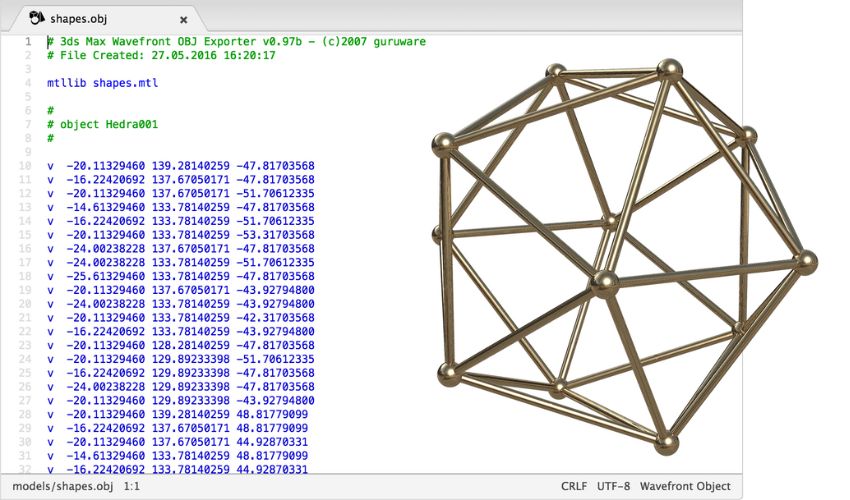

*Titelbildnachweis: Github
