MIT-Forschende haben einen Weg gefunden, Stützstrukturen im Harz-3D-Druck wiederzuverwenden

Im Harz-3D-Druck ermöglichen Stützstrukturen die Fertigung komplexer Geometrien, Überhänge und sehr feiner Details, die während des Druckprozesses sonst zusammenbrechen würden. Zugleich erhöhen sie jedoch den Materialverbrauch, müssen manuell entfernt werden (was Spuren auf der Bauteiloberfläche hinterlassen kann) und richten bei unvorsichtigem Vorgehen sogar Schäden an. Hinzu kommt: Einmal entfernt, werden die Stützstrukturen entsorgt und lassen sich nicht wiederverwenden.

Ein Forschungsteam des Massachusetts Institute of Technology (MIT) ist überzeugt, einen Weg gefunden zu haben, diese Nachteile zu verringern. In einer in Additive Manufacturing Letters veröffentlichten Studie stellen die Wissenschaftler ein neues Verfahren vor, mit dem sich dieselben Stützstrukturen über mehrere Druckvorgänge hinweg wiederverwenden lassen. Statt die Stützen bei jedem Bauteil neu zu fertigen und anschließend zu entsorgen, bleiben sie nahezu unversehrt. Dies erfolgt dank einer dünnen Schicht aus wasserlöslichem Harz, die als Trennstelle zwischen Stützstruktur und fertigem Bauteil dient.

So ermöglicht die Trennschicht des MIT die Wiederverwendung von Stützstrukturen im Harz-3D-Druck.

Wie funktioniert das System?

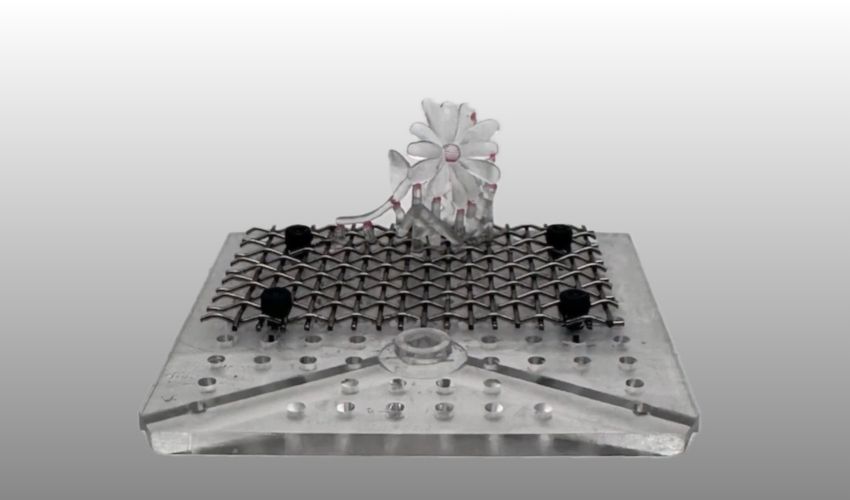

Am Anfang steht ein Satz vorgefertigter Stützstrukturen, die auf ein bestimmtes Bauteil zugeschnitten sind. Nach ihrer Fertigung werden sie über eine kinematische Kopplung auf der Bauplattform montiert. Es handelt sich um einen hochpräzisen Mechanismus, der dafür sorgt, dass sie stets exakt dieselbe Position einnehmen.

Anschließend trägt eine automatisch gesteuerte Nadel eine kleine Menge eines wasserlöslichen, härtbaren Harzes auf die Spitze jeder Stützstruktur auf. Dieses Harz wird mit ultraviolettem Licht ausgehärtet und bildet so eine dünne Trennschicht zwischen der wiederverwendbaren Stütze und dem Bauteil. Die Stützstruktur kommt also nie in direkten Kontakt mit dem Bauteil, sondern ist durch eine Opferschicht von ihm getrennt, die sich später rückstandslos entfernen lässt.

Sobald die Trennschicht vorbereitet ist, senkt sich die Plattform in den Harzbehälter ab, und das Bauteil wird mit herkömmlichem Harz gedruckt. Nach den üblichen Schritten der Reinigung und Nachhärtung wandert die Baugruppe in ein mit Wasser gefülltes Ultraschallbad. Dort zersetzt sich die lösliche Trennschicht und gibt das Bauteil nahezu ohne mechanische Krafteinwirkung frei. Währenddessen bleiben die Stützstrukturen unversehrt und stehen für den nächsten Druck bereit.

Das System auf dem Prüfstand

Um zu überprüfen, ob sich die Stützstrukturen tatsächlich wiederverwenden lassen, druckte das Team vier Modelle in Form eines Libellenflügels, eine besonders heikle Geometrie, da sie feine Rippen aufweist. Nach jedem Druckvorgang wurde das Bauteil durch Auflösen der Trennschicht in Wasser abgenommen und dieselben Stützstrukturen für den nächsten Durchgang vorbereitet.

Über die vier Druckzyklen hinweg stellten die Forschenden weder beim Verhalten der Stützstrukturen noch bei der Qualität der entstandenen Bauteile spürbare Veränderungen fest. Zwar setzten sich an den Spitzen einiger Stützen allmählich kleine Rückstände ausgehärteten Harzes ab, doch beeinträchtigten diese die Leistungsfähigkeit des Systems im Rahmen der Versuche nicht. Die Autoren räumen allerdings selbst ein, dass noch untersucht werden muss, wie oft sich die Stützstrukturen tatsächlich wiederverwenden lassen, bevor merklicher Verschleiß einsetzt.

Eine der bemerkenswertesten Erkenntnisse der Studie ergibt sich aus dem Vergleich mit einem marktüblichen 3D-Drucker. Die Forschenden druckten dasselbe Bauteil (den Libellenflügel) auf einer Formlabs Form 4 mit den Standardeinstellungen für Stützstrukturen. Dabei entfielen lediglich 24 % des gesamten Harzvolumens auf das eigentliche Bauteil; die übrigen 76 % wurden für Stützstrukturen verbraucht, die anschließend entsorgt wurden.

Beim neuen Verfahren erfüllen die Stützstrukturen weiterhin ihren Zweck, verbraucht wird lediglich die geringe Menge wasserlöslichen Harzes für die Trennschicht. Nach den Berechnungen des Teams entspricht dieses Material etwa 5 % des gesamten Harzverbrauchs pro neuem Druckzyklus.

Wiederverwendung der Stützstrukturen in vier aufeinanderfolgenden Drucken eines Libellenflügels. Verglichen werden die Spuren herkömmlicher Stützstrukturen (d) mit denen der löslichen Trennschicht (e) sowie die Ansammlung von Harzrückständen an den Spitzen nach jedem Zyklus (f).

Vielversprechend, aber noch im Versuchsstadium

Die Wissenschaftler des MIT betonen selbst, dass sich die Technologie noch in einer experimentellen Phase befindet. Das Verfahren setzt einen Photopolymerisationsdrucker voraus, der eigens in Top-Down-Bauweise arbeitet und über ein automatisiertes System verfügt, das das lösliche Harz vor Druckbeginn präzise auf jede einzelne Stützstruktur aufbringen kann. Auf den meisten marktüblichen Harzdruckern, die auf einer anderen Bauweise beruhen, lässt sich die Methode daher vorerst nicht direkt umsetzen.

Dennoch weist die Studie einen interessanten Weg, um eines der zentralen Hindernisse für die Automatisierung des Harz-3D-Drucks zu überwinden. Gelingt es künftigen Forschungsarbeiten, das Verfahren zu vereinfachen und die Lebensdauer der wiederverwendbaren Stützstrukturen zu verlängern, ließen sich Materialabfall und manueller Aufwand deutlich reduzieren – und die harzbasierte additive Fertigung käme stärker automatisierten Produktionsprozessen ein gutes Stück näher. Die vollständige Studie finden Sie HIER.
