Impression 3D, usinage CNC ou moulage par injection : les conseils d’experts pour choisir le procédé le plus adapté

Tout produit naît d’un fichier CAO, mais sa transformation en pièce fonctionnelle soulève une question : quel procédé de fabrication privilégier ? L’impression 3D, l’usinage CNC et le moulage par injection possèdent chacun leurs atouts, et un mauvais choix coûte du temps et de l’argent. Pour aider les ingénieurs et les développeurs de produits à se décider, nous avons interrogé les experts de PCBWay, une plateforme de fabrication proposant ces trois méthodes, sur le prototypage rapide et la production en petites séries.

Trois questions pour bien démarrer

« Nous considérons l’impression 3D, l’usinage CNC et le moulage par injection comme des procédés de fabrication complémentaires plutôt que concurrents », explique PCBWay. Selon l’entreprise, trois facteurs déterminent la méthode adaptée à une pièce donnée.

1. Dans quelle mesure votre conception est-elle stabilisée ? Si la forme, l’ajustement ou la fonctionnalité nécessitent encore des ajustements, l’impression 3D permet d’itérer sans frais d’outillage ni de réglage à chaque étape. Une fois la conception figée, l’usinage CNC ou le moulage par injection deviennent plus judicieux.
2. Quels sont le matériau et les tolérances requis ? Les propriétés des métaux ou les tolérances serrées orientent généralement vers l’usinage CNC. Ce procédé ne nécessite pas de moule et convient particulièrement aux essais fonctionnels ainsi qu’aux pièces de précision.
3. Combien de pièces faut-il produire ? La quantité constitue souvent le facteur déterminant. Voici la règle générale appliquée par PCBWay :

Quand opter pour l’impression 3D

L’impression 3D présente la barrière à l’entrée la plus faible. Sans frais d’outillage, les prix sur PCBWay débutent aux alentours de 4,98 $ et les délais de production autour de deux jours, certains procédés s’achevant même en une seule journée. Il s’agit donc du choix naturel pour le prototypage rapide : imprimer, tester, modifier, puis recommencer.

PCBWay précise que le délai de deux jours constitue un point de départ et non une garantie pour chaque commande. Le temps d’exécution réel dépend de la technologie, du matériau, de la géométrie de la pièce, de la quantité, du post-traitement et du mode d’expédition ; il est confirmé une fois la pièce analysée. La rapidité passe par ailleurs après la qualité : « Une livraison rapide n’a de valeur que si le client reçoit un produit fonctionnel », affirme l’entreprise. Pour réduire les délais de production sans transiger sur l’exigence, PCBWay a investi dans des vérifications automatisées de fichiers qui détectent les problèmes plus tôt, dans une planification optimisée de la fabrication, dans le suivi des processus et dans la formation de ses équipes.

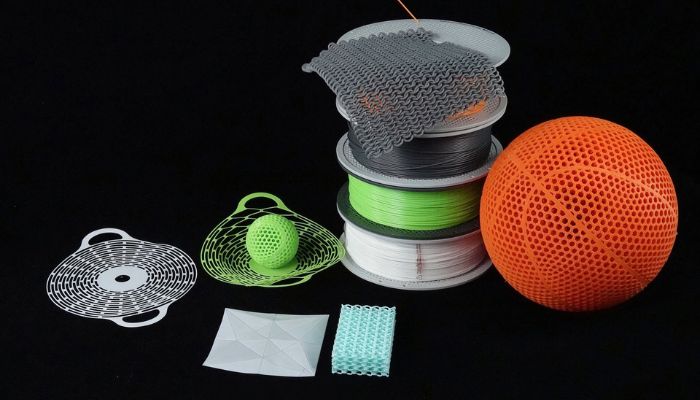

Les pièces peuvent être imprimées dans un matériau flexible. (crédits photo : PCBWay)

Comme les lecteurs de 3Dnatives le savent, l’impression 3D est également une méthode de production à part entière. Pour des quantités inférieures à environ 50 pièces, PCBWay peut faire appel à l’impression 3D comme solution finale. Un client de PCBWay, connu sous le pseudonyme gohanda_kbd, souhaitait concevoir un clavier scindé, sans fil et compact. Baptisé Soa39mini, il a été pensé pour la portabilité. Pour le boîtier, le concepteur a d’abord envisagé de l’aluminium usiné par CNC, mais craignait qu’une enveloppe métallique n’interfère avec la communication Bluetooth, le microcontrôleur étant situé sous le circuit imprimé.

Par conséquent, gohanda_kbd a opté pour l’impression 3D résine afin d’éviter un boîtier métallique et d’obtenir un aspect transparent. Fabriqué en résine UTR-8100 avec une finition par teinture Purple U, le boîtier final présentait un état de surface lisse, une coloration uniforme et aucune déformation notable.

« J’ai imprimé environ cinq prototypes sur mon imprimante 3D personnelle avant de passer commande chez PCBWay », a expliqué gohanda_kbd. « L’ensemble du processus, du concept initial de boîtier jusqu’au boîtier fini et utilisable, a pris à peu près un mois. »

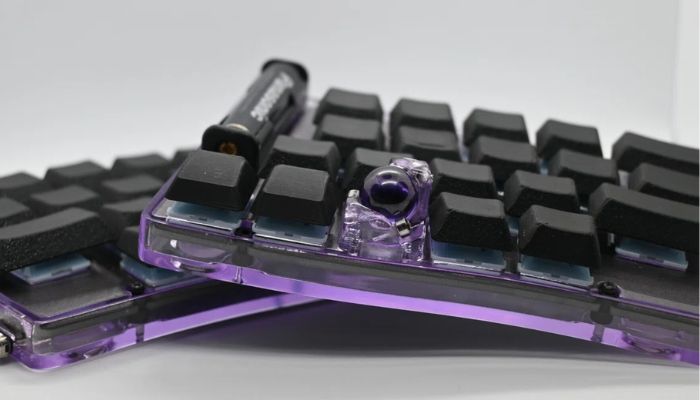

Le boîtier violet transparent du clavier a été imprimé en 3D. (Crédit photo : gohanda_kbd)

PCBWay propose six technologies de fabrication additive (FDM, SLA, DLP, SLS, MJF et SLM) et plus de 10 matériaux, incluant des résines, du nylon, du PLA, de l’aluminium et de l’acier inoxydable. Conseil d’expert : laissez la fonction de la pièce déterminer le procédé. Les procédés à base de résine comme le SLA et le DLP conviennent aux détails fins et aux états de surface lisses, le nylon sur lit de poudre (SLS, MJF) se prête aux pièces fonctionnelles, et le SLM ouvre la voie au métal.

Quand choisir l’usinage CNC

L’usinage CNC constitue la solution de référence lorsqu’un prototype ou une pièce de production requiert une précision dimensionnelle élevée, des matériaux techniques spécifiques ou un état de surface usiné. Ce procédé offre généralement le meilleur équilibre entre coût et flexibilité pour des volumes allant d’environ 50 à plusieurs centaines de pièces.

Le prix de départ reste cependant plus élevé que celui de l’impression 3D. Chez PCBWay, l’usinage CNC débute à environ 24,89 $, car la moindre pièce unique exige une programmation et un réglage de la machine.

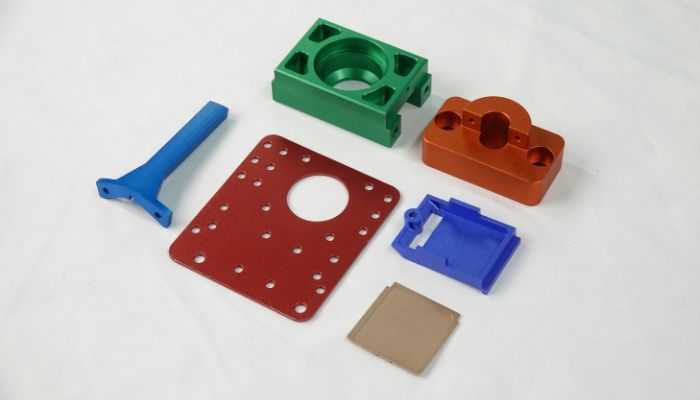

Pièces usinées CNC (crédits photo : PCBWay)

Quand choisir le moulage par injection

Le moulage par injection excelle dans la production reproductible et à grande échelle de pièces en plastique. Le moule représentant un investissement initial conséquent, il n’existe pas de prix de départ standard. La méthode devient généralement rentable à partir de 1 000 pièces environ, une fois le coût de l’outillage amorti sur un volume suffisant pour garantir le prix unitaire le plus bas.

Conseil d’expert : il est recommandé de valider d’abord la conception avec des prototypes imprimés en 3D ou usinés. Modifier un moule revient en effet beaucoup plus cher que de réimprimer une pièce.

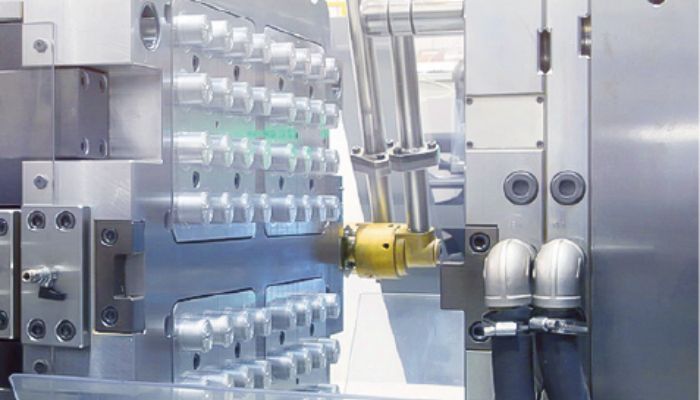

Le moulage par injection est adapté à la production à grande échelle. (crédits photo : PCBWay)

Une évolution plutôt qu’un choix

De nombreux produits passent par ces trois procédés au fil de leur développement : l’impression 3D pour la validation initiale, l’usinage CNC pour les pièces fonctionnelles ou de précision, et le moulage par injection pour la production en série. D’autres s’orientent directement vers une seule méthode selon les besoins en matériaux et en volume. « Notre rôle consiste à prendre en compte le stade d’avancement de chaque pièce pour aider les clients à choisir la solution de fabrication la plus adaptée à leurs besoins », indique PCBWay.

Centraliser l’ensemble des procédés sur une seule plateforme fluidifie ce parcours. Sur PCBWay, les utilisateurs téléchargent un fichier CAO, sélectionnent la méthode, le matériau, la quantité et la finition, puis obtiennent un devis préliminaire instantané. Une analyse technique (DFM) signale ensuite les éventuels problèmes de fabrication et valide le prix définitif avant le lancement de la production. C’est également à cette étape que les échanges humains interviennent le plus : face à des géométries atypiques, des matériaux sur mesure, des tolérances serrées ou des états de surface particuliers, les ingénieurs de PCBWay prennent contact pour confirmer les détails. Dès le début de la production, les commandes peuvent être suivies en ligne jusqu’à l’inspection et la livraison.

Cette même plateforme couvre par ailleurs la fabrication et l’assemblage de circuits imprimés, la tôlerie et le conditionnement. Ainsi, une équipe de conception matérielle peut s’approvisionner en cartes électroniques, boîtiers imprimés en 3D et supports usinés auprès d’un partenaire unique.

Pour démarrer un nouveau projet, les services d’impression 3D et de prototypage rapide de PCBWay sont accessibles ici.

Sous-traitez-vous vos pièces imprimées en 3D, ou préférez-vous gérer la production vous-même ? Retrouvez toutes nos vidéos sur notre chaîne YouTube ou suivez-nous sur Facebook ou LinkedIn !

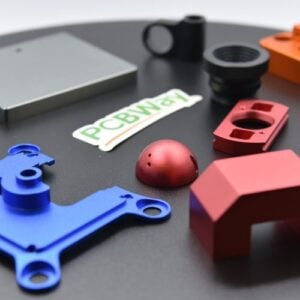

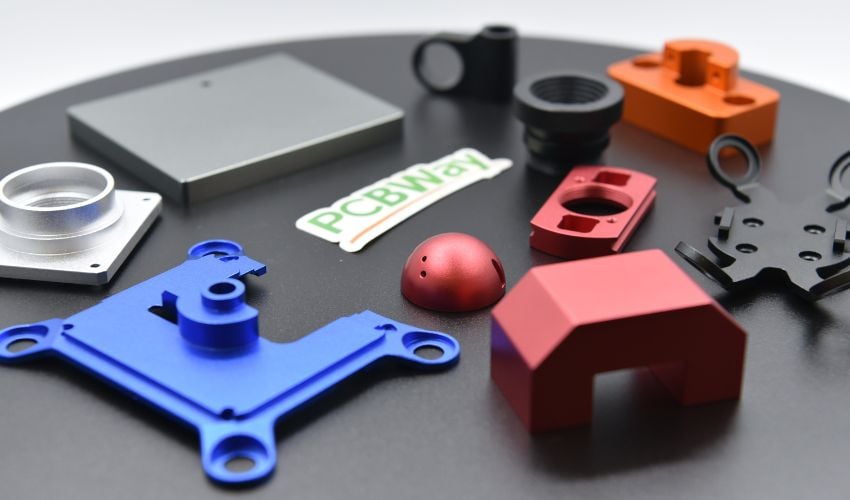

*Crédits photo de couverture : PCBWay
