Lab 3Dnatives: Test del escáner 3D Digitizer de MakerBot

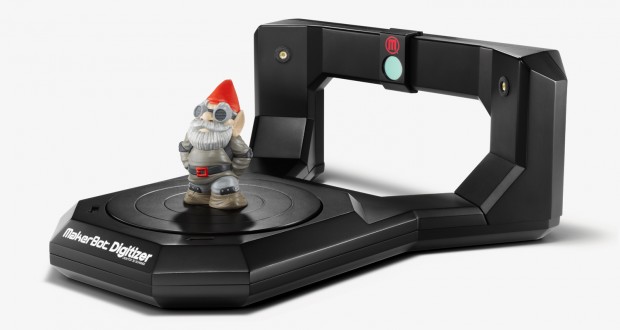

Porque hay diferentes tipos de necesidades cuando hablamos de tecnologías 3D, pueden interesarte las impresoras, los escáneres, los softwares o todos. Para ir más a fondo a la hora de comprar una máquina o adentrarse este mundillo hemos creado nuestro Laboratorio y esta semana ha tocado el turno del escáner 3D Digitizer de MakerBot ¡Encuéntralo también en nuestro comparador!

1.Desembalaje

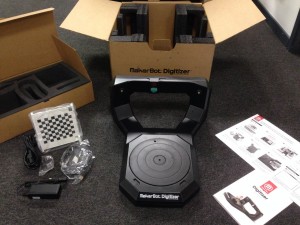

Comenzamos con lo más divertido al tener algo nuevo, desempaquetar. Al abrir la caja encontramos lo siguiente:

– El escáner 3D Digitizer entre protecciones de espuma
– Un medidor de configuración de la cuadrícula para la calibración del escáner
– La fuente de alimentación
– Un cable de conexión USB (cable USB estándar),
– Un manual de instrucciones
– Una lámina de cartón que resume los pasos para calibrar el escáner y realizar su primera exploración
– Almohadillas de goma que deben ser fijadas bajo el escáner
– Una llave hexagonal para ajustar el ángulo de los láseres (no es necesario en general)

Contenido de la caja

Funcionamiento :

El Digitizer convierte un objeto físico en un modelo digital mediante la adopción de una secuencia rápida de imágenes, mientras que el objeto gira en el plato giratorio:

1. Dos láseres montados en las esquinas izquierda y derecha del escáner Digitizer de MakerBot, la realización de un barrido lineal para la determinación del contorno del perfil del objeto, mientras que una cámara realiza una serie de fotografías.
2. El software ‘Digitizer MakerWare’ de la marca realiza las fotografías de acuerdo con la línea de exploración y las combina para crear una nube de puntos.
3. Después de completar la exploración, ‘Digitizer MakerWare’ genera una malla 3D a partir de los datos recogidos, que se puede enviar directamente a la impresora 3D MakerBot través MakerWare, o compartido en sitios de intercambio como Thingiverse.com o editar con la mayoría del software de modelado 3D.

El Digitizer de MakerBot tiene una precisión dimensional de hasta 2 mm.

Calibración:

Lo primero que hay que hacer al utilizar este escáner 3D es calibrarlo para obtener resultados más óptimos:
1. Ilumina fuertemente la superficie del escáner con una lámpara de escritorio por ejemplo. La fuente de luz no debe ser visible por la cámara a fin de no molestar. (Una buena iluminación es esencial y está directamente relacionado con la calidad de la exploración!)
2. Colocar el Digitizer a 1,20 cm de una pared de color uniforme, el láser apuntando a la pared para un mejor resultado.
*Instalar la última versión de software para Digitizer Makerware.
3. Una vez puesto en marcha y con el software ya conectado al escáner, puedes calibrar la horizontalidad de la bandeja, cámara y alinear su láser usando la plantilla, siguiendo las instrucciones del software.

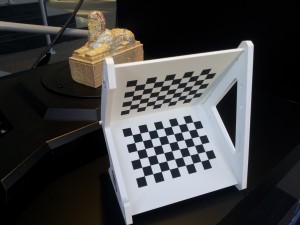

Lámina de calibración

2. Proceso de digitalización

Como parte de esta prueba, tomamos unas una esfinge con unas medidas de 15 x 5 x 10 cm. El proceso de escaneado duró aproximadamente 9 minutos (es aproximadamente lo que tarda independientemente del tamaño del objeto), para que pueda crearse la nube de puntos.
Una vez que la primera exploración se completa, las imperfecciones entonces pueden aparecer en los bordes afilados o partes huecas. Para intentar solventar estos pequeños errores, se nos solicita una nueva exploración moviendo el objeto desde un ángulo diferente.

El escaneo de la Esfinge en el siguiente vídeo:

Podemos así realizar varias exploraciones para intentar tener mejores resultados. Pero no se recomienda repetir el proceso de escaneado más de 5 veces, ya que el estado de la superficie comienza a perder calidad. Caundo el archivo se ha generado puedes guardar el modelo como .stl o compartirlo en Thigiverse.

A continuación se muestra una comparativa entre la esfinge escanea una sola vez y la misma esfinge escaneado 3 veces. Se puede observar la mejora entre las dos versiones, principalmente en el hueco y la base.

Resultado de la primera digitliazación:

Resultado de la tercera digitalización:

Consejos de utilización :

Algunos objetos se digitalizarán mucho mejor dependiendo de las exploraciones. Aquí hay algunos consejos para mejorar tus exploraciones. Por lo general, asegúrate de analizar el objeto para saber si será más difícil que el resto:

– Los objetos cuyas dimensiones son mayores que las de un cilindro de 50 x 50 mm
– Objetos cuyas dimensiones son más pequeñas que las de un cilindro de 203 x 203 mm
– Objetos de menos de 3 kg
– Los objetos estáticos
– Objetos opacos

Por el contrario, evita:
-Objetos transparentes,
– Objetos brillantes o reflectantes
– Objetos muy oscuros

Un consejo si quieres escanear un objeto transparente es pintarlo para mejorar la captura. Además, una nueva calibración del Digitizer se recomienda cada 20 exploraciones.

Conclusión
Resumen

Nuestra opinión es muy variada al hablar de uno de los primeros escáneres low cost del mercado, la utilización del software "Digitizer Makerware" aumenta las posibilidades del escánerlgracias al "MultiScan", ya que aumenta dramáticamente la calidad de los servicios. A pesar de su precio, que es un muy buen compromiso ahora para la exploración de objetos pequeños, que encontró en el Digitizer un producto muy complementario para propietarios de impresoras 3D.

Contenido de la impresora 3D5
Software6
Calidad de impresión4
Facilidad de manejo7
Pros
Fácil utilización
Calidad (trás utilizar el Multiscan)
Contras
Precio del escáner 3D
Dificultad para los objetos trasparentes, brillantes o muy oscuros
Tiempo de digitalización
